Gaffel

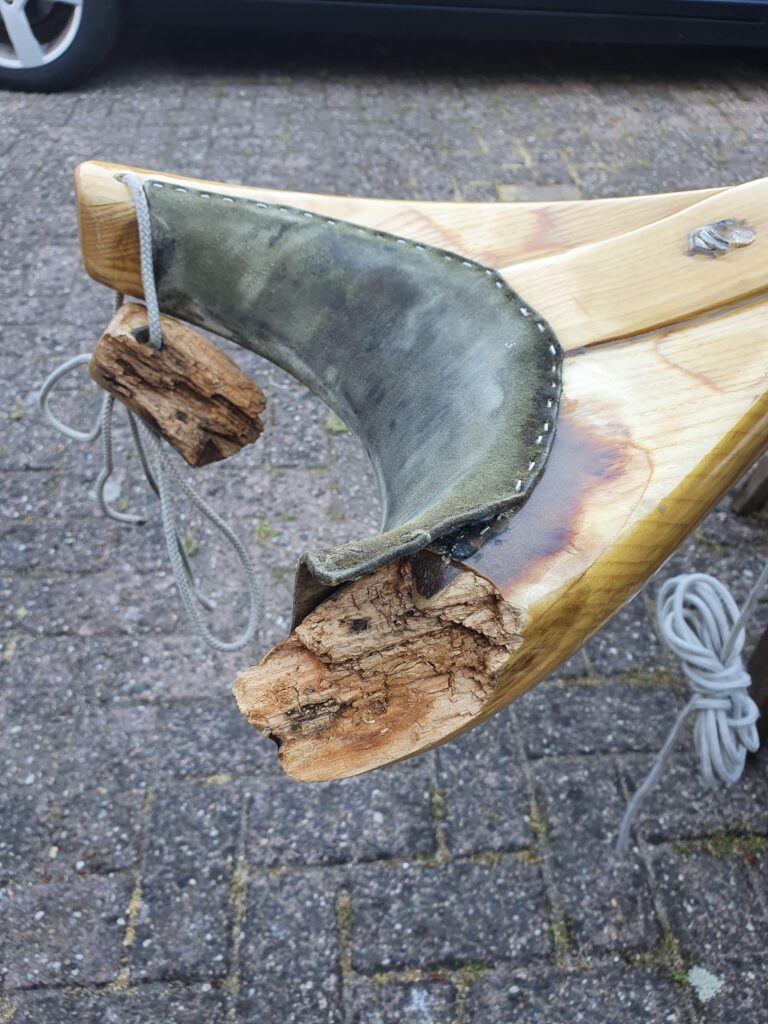

Er zijn klussen waar je de hand niet voor omdraait en zo af en toe krijg je er een waarbij er meer bij komt kijken dan alleen wat gezaag of schuren en lakken. Deze keer komt er een gaffel van een 10.05 Van Rijnsoever aak binnen met een kapotte klauw die vervangen moet worden.

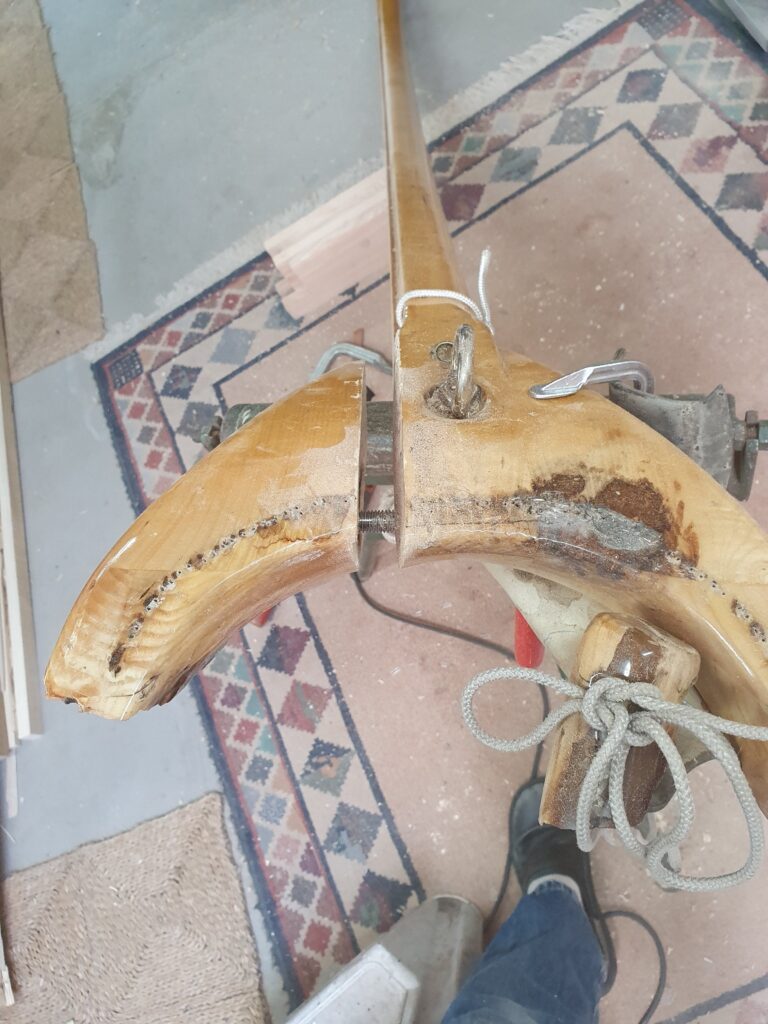

Bij een reparatie is het van groot belang dat de oude situatie zoveel als mogelijk gereconstrueerd kan worden en bij een breuk betekent dat je zoveel als mogelijk de losse onderdelen erbij wilt hebben. In dit geval heeft de eigenaar de afgebroken klauw er aan een touwtje bij gebonden. Heel handig.

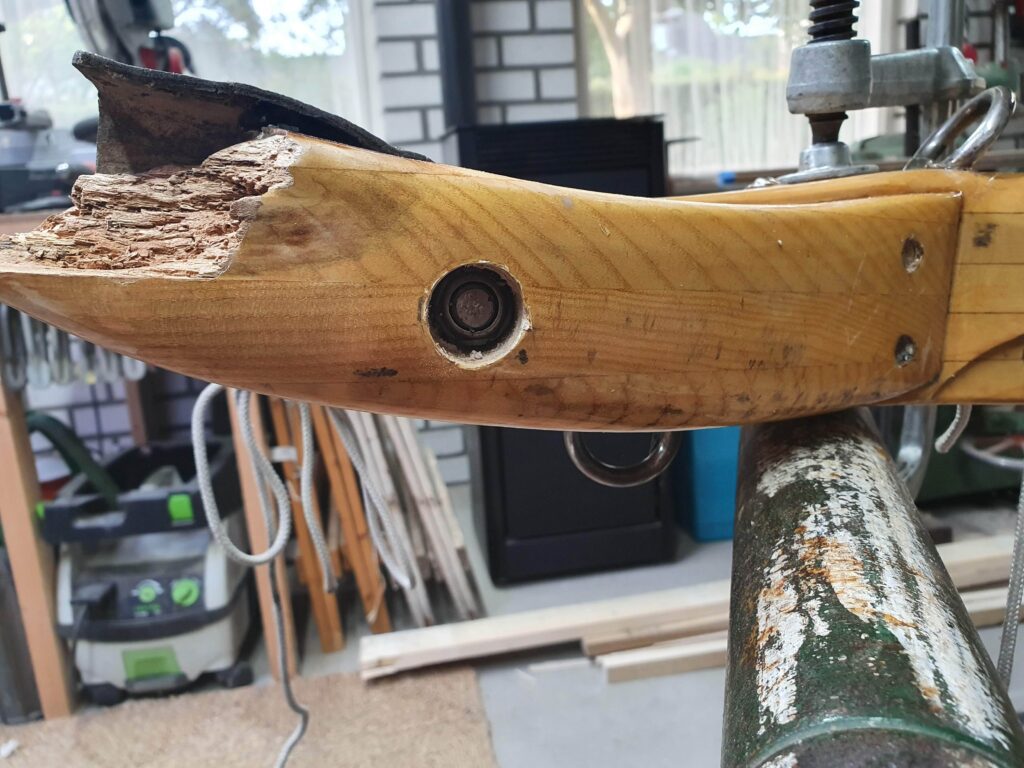

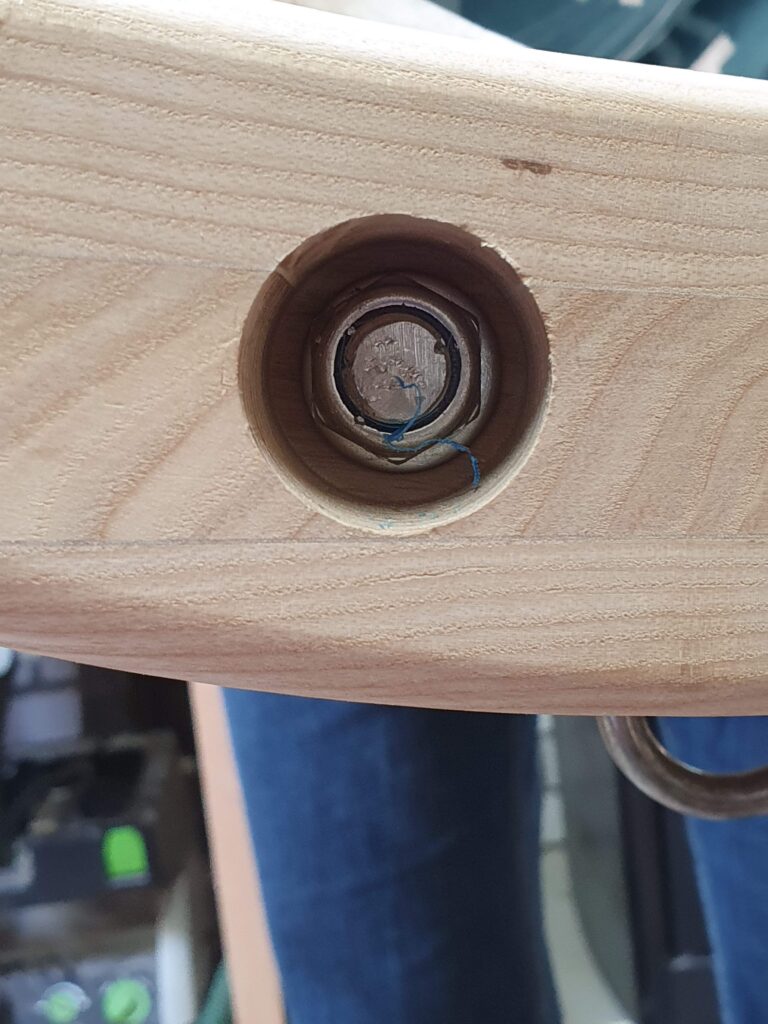

Bij deze gaffel zitten beide klauwen middels een 12mm draadeind aan elkaar vast en die zal dus als eerste los gemaakt moeten worden. De prop wordt met een forstner boor verwijderd en de moer komt met pijpsleutel 19 makkelijk los. De klauw is verlijmd met de gaffel zelf en wordt met een oscillerende multitool voorzichtig los gezaagd. Omdat ik de gaffel zelf niet wild beschadigen heb ik de zaagsnede zo’n 1 à 2 mm van de rand gezet en daarna het restant met een beitel verwijderd waarna er een mooi glad oppervlak achterbleef waarop de nieuw klauw prima gelijmd kan worden.

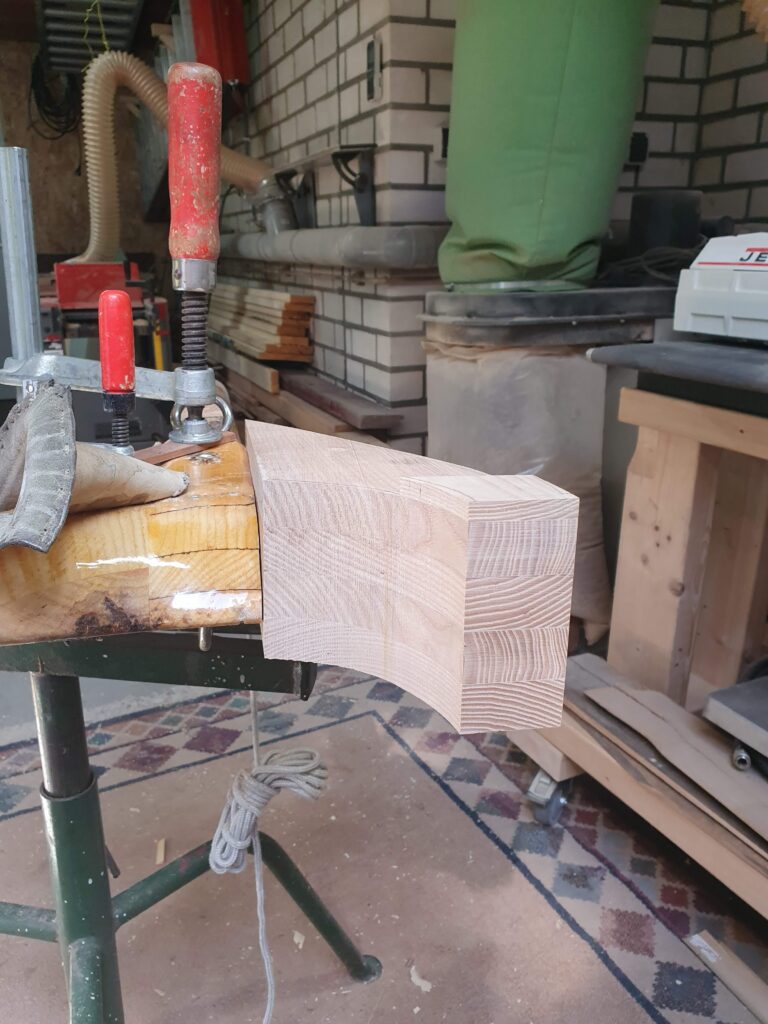

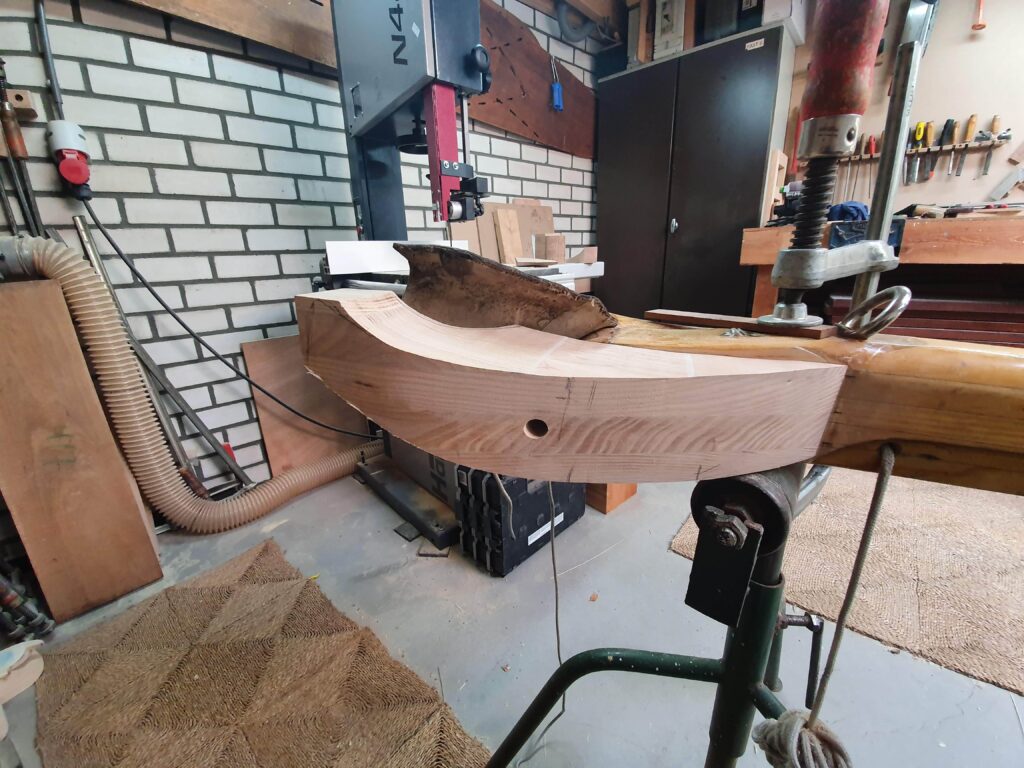

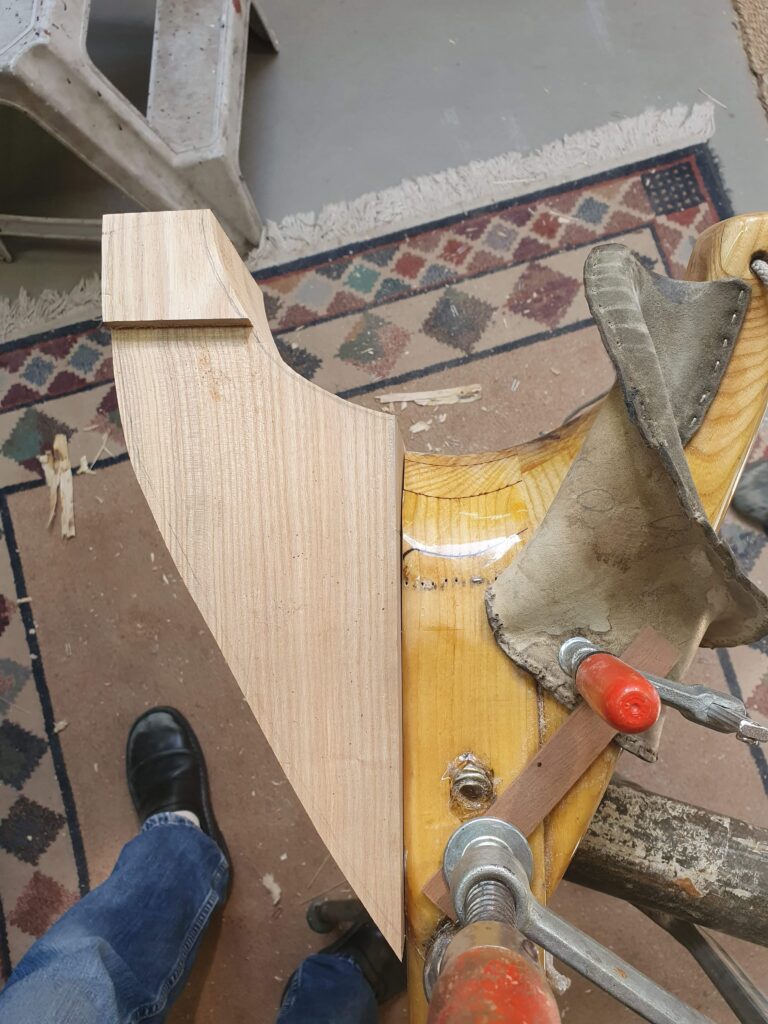

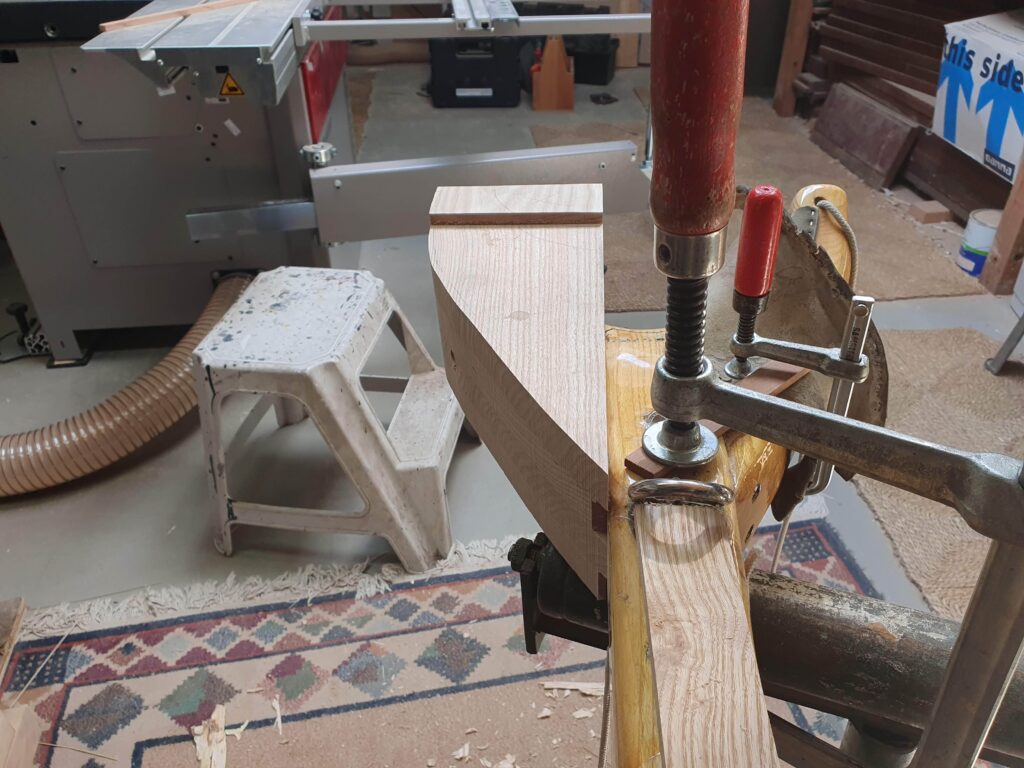

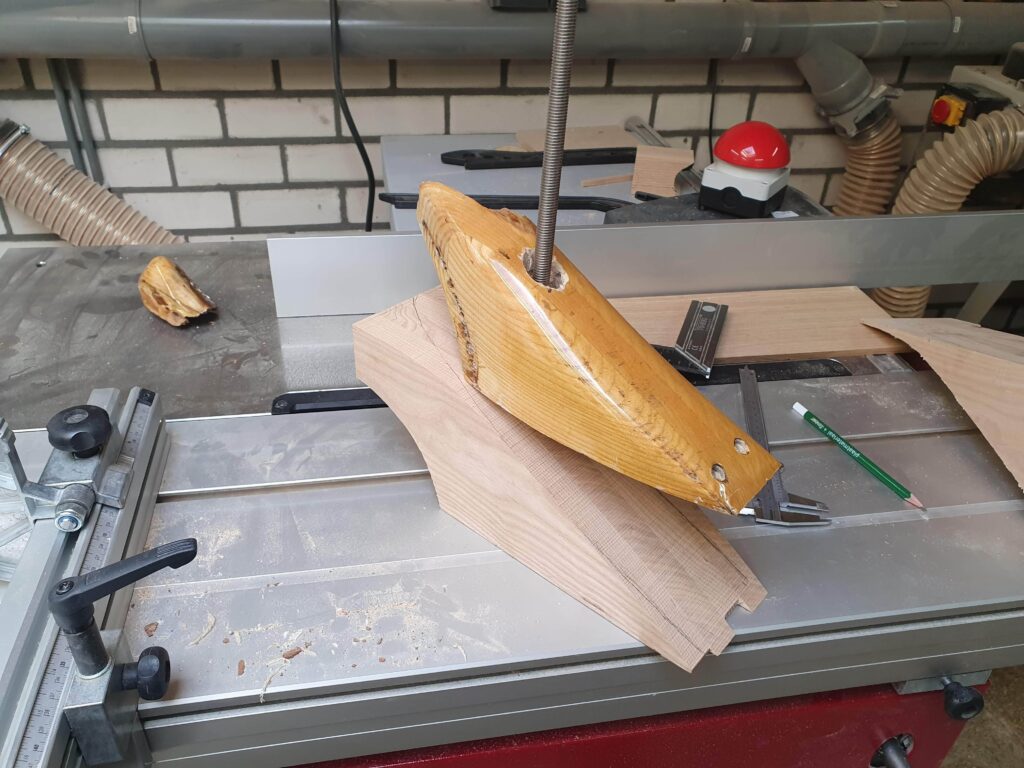

Nu het kapotte stuk is verwijderd is de volgende stap het maken van een nieuwe. De oude klauw is gelamineerd en bestaat uit een aantal lagen van ieder 25mm dik. Het nieuwe exemplaar heb ik uit identieke lagen opgebouwd omdat dat het kopieerproces straks een stuk makkelijker maakt. Het begint dus met het verlijmen van een aantal lagen essen van ieder 25mm dik. Daarna wordt de oude vorm voorzichtig overgenomen en met de lintzaaag de grootste stukken er af gezaagd. Wat overblijft is een grof model dat ik met de kantenschuurmachine steeds verder in vorm breng. Een klus waar je de tijd voor moet nemen en constant moet controleren of de vorm past en dus heb ik de gaffel op een standaard naast de machine gezet. Het kost me enkele uren om de vorm te kopiëren en uiteindelijk ben ik tevreden met het resultaat.

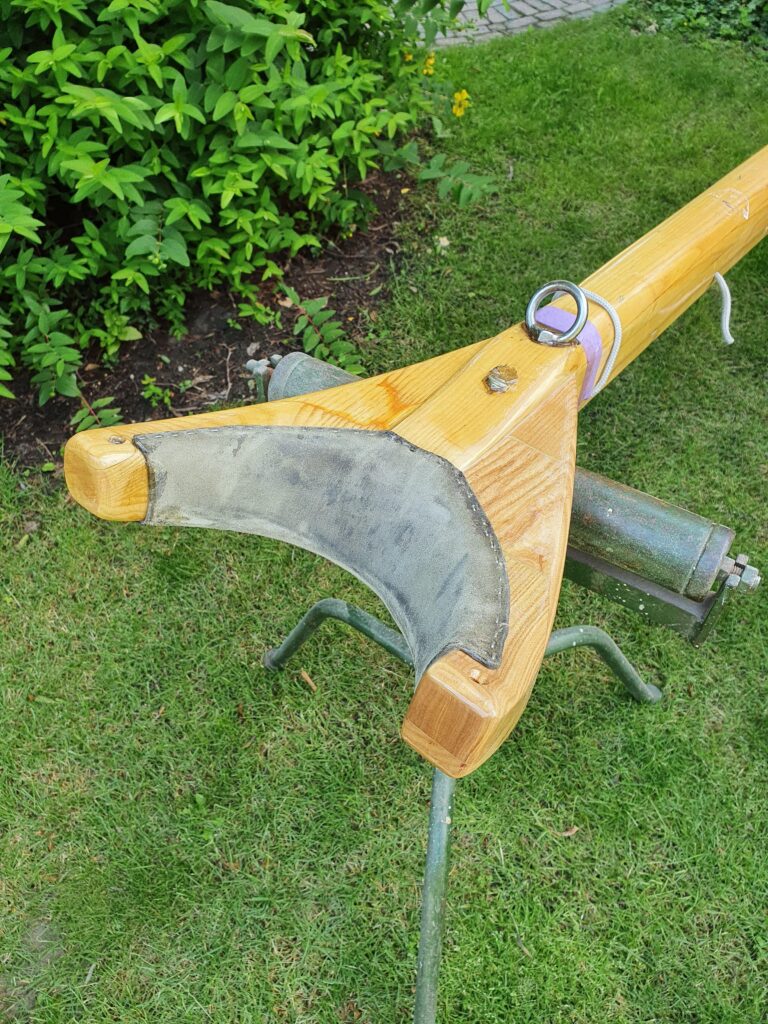

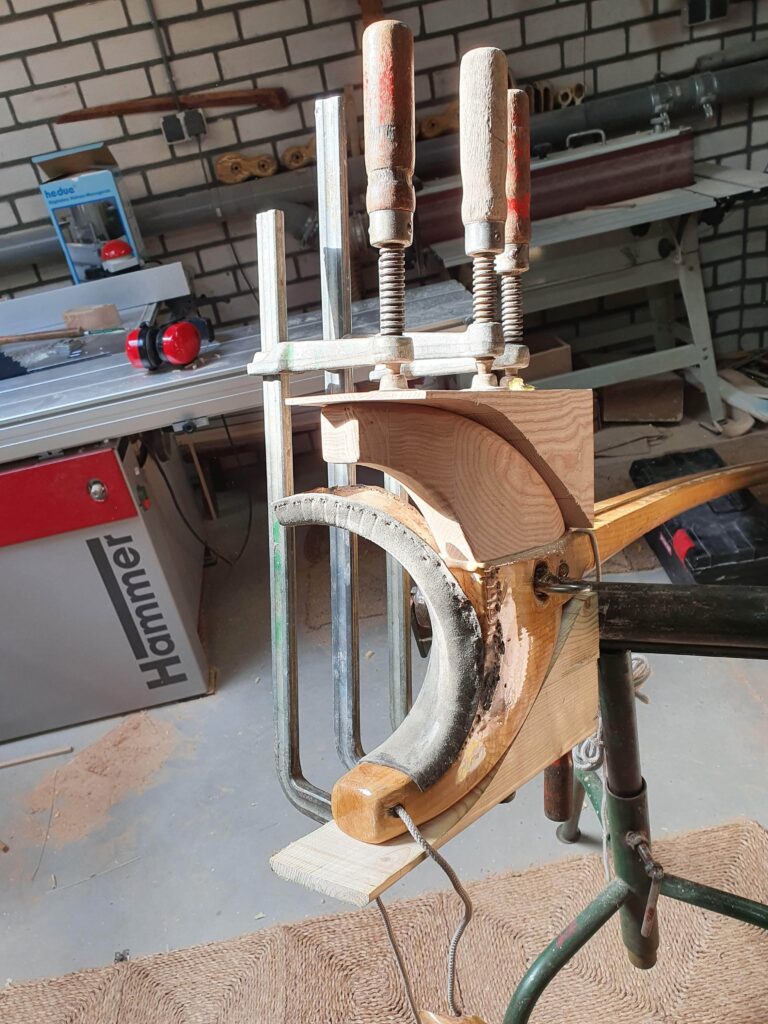

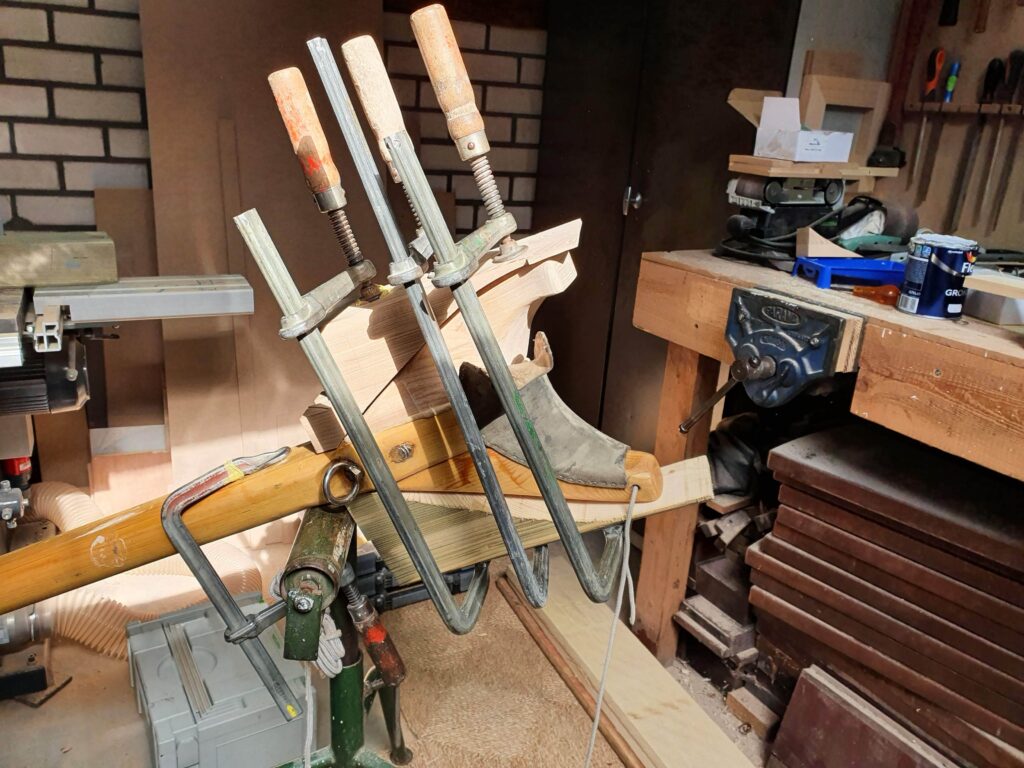

Volgende stap is het aanbrengen van de prop, het verlijmen van de klauw met de gaffel en lakken. De prop heeft een diameter van 27mm en zal met de hand gemaakt moeten worden. Die klus staat voor volgend weekend op de planning dus die foto’s houd je nog tegoed.
