Schuifdeuren en vierkante gaten

Over maatvoering, materiaalkeuze en het nut van goed gereedschap

In mijn werk als scheepstimmerman – zij het hobbymatig – ligt de nadruk doorgaans op rond- en platbodems. Houtwerk dat zich voegt naar traditionele lijnen en constructies. Zo nu en dan dient zich echter een opdracht aan die daar net buiten valt. In dit geval het maken van twee schuifdeuren voor een motorkruiser.

Hoewel het type schip verschilt, blijven de uitgangspunten hetzelfde: degelijk houtwerk, bestand tegen vocht, gebruik en beweging. Juist bij schuifdeuren komt daar nog bij dat maatvoering en passing nauw luisteren. Een deur die een paar millimeter te ruim is, gaat werken en klapperen; een deur die te strak is, loopt vroeg of laat vast.

Van inmeten naar uitwerken

Het werk begon aan boord, met het zorgvuldig inmeten van de bestaande situatie. Daarbij is niet alleen de opening van belang, maar ook de beschikbare ruimte voor het schuifmechanisme en het verloop van het dek en de opbouw.

Op basis daarvan heb ik een tekening gemaakt waarin de deuren zijn opgebouwd uit stijlen en meerdere regels. De stijlen zijn uitgevoerd in een forse sectie van circa 38 mm dik en 120 mm breed, met een lengte van ruim een meter. De regels variëren in hoogte, wat niet alleen constructief maar ook visueel beter aansluit bij het schip.

Die variatie vraagt wel om nauwkeurig werken: iedere verbinding is net anders en moet toch exact passen.

Iroko als werkhout

Als materiaal is gekozen voor iroko. In de scheepsbouw een bekende houtsoort en niet zonder reden. Het combineert een goede duurzaamheid met een redelijke stabiliteit en laat zich – mits met scherp gereedschap – prettig bewerken.

Voor dit soort buitentoepassingen is vooral van belang dat het hout niet overmatig werkt en bestand is tegen vochtbelasting. Daarnaast speelt de uitstraling een rol; iroko heeft een warme, enigszins rustige tekening die zich goed laat combineren met bestaand houtwerk aan boord.

Pen-en-gat en de vierkante gatenboor

De constructie van de deuren is traditioneel: stijlen en regels verbonden met pen-en-gatverbindingen. Dat is arbeidsintensiever dan moderne alternatieven, maar levert een sterke en duurzame verbinding op die zich in de praktijk ruimschoots bewezen heeft.

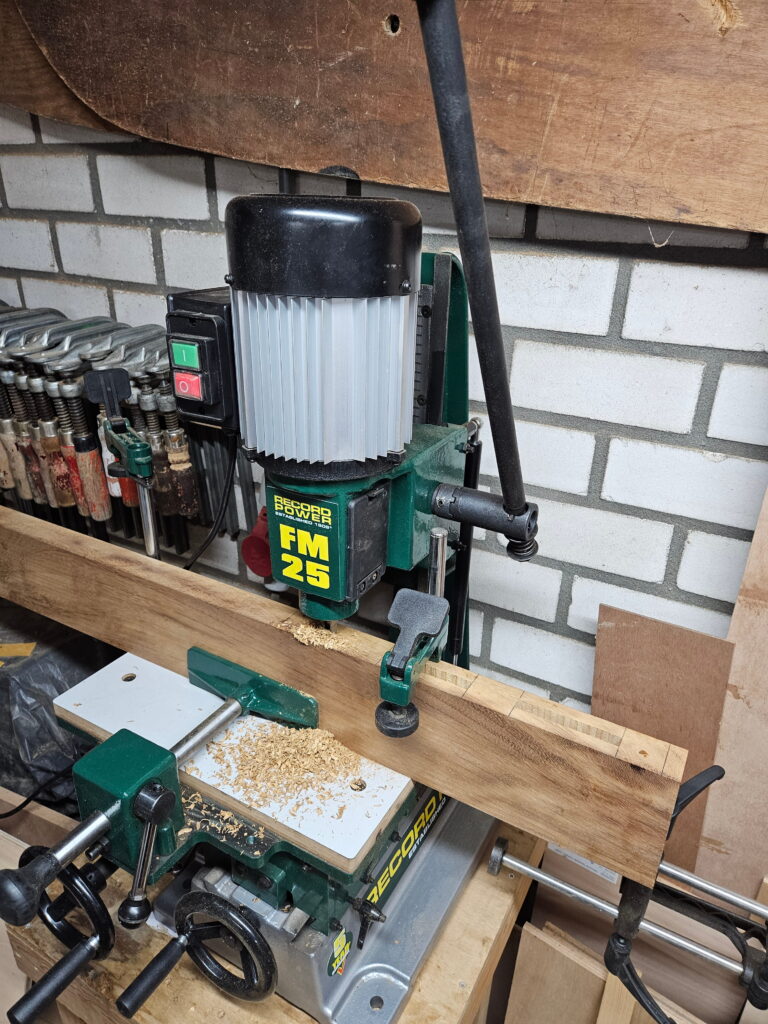

Voor dit project heb ik voor het eerst gewerkt met een vierkante gatenboor. Tot dan toe werden de gaten uitgeboord en vervolgens met de hand gestoken. Dat werkt, maar kost tijd en vraagt concentratie om overal dezelfde passing te krijgen.

De vierkante gatenboor, een combinatie van een boor en een holle beitel, maakt het mogelijk om in één bewerking een zuiver haaks gat te maken. Zeker bij een serie verbindingen, zoals in deze deuren, geeft dat niet alleen tijdwinst maar ook rust in het werk. De passing wordt constanter en het aantal correcties achteraf neemt af.

Dat wil niet zeggen dat het werk vanzelf gaat. De machine vraagt een goede afstelling en een scherpe beitel. Ook hier blijft het zaak om secuur te werken. Maar eenmaal ingesteld is het een waardevolle aanvulling gebleken.

Het maken van de onderdelen

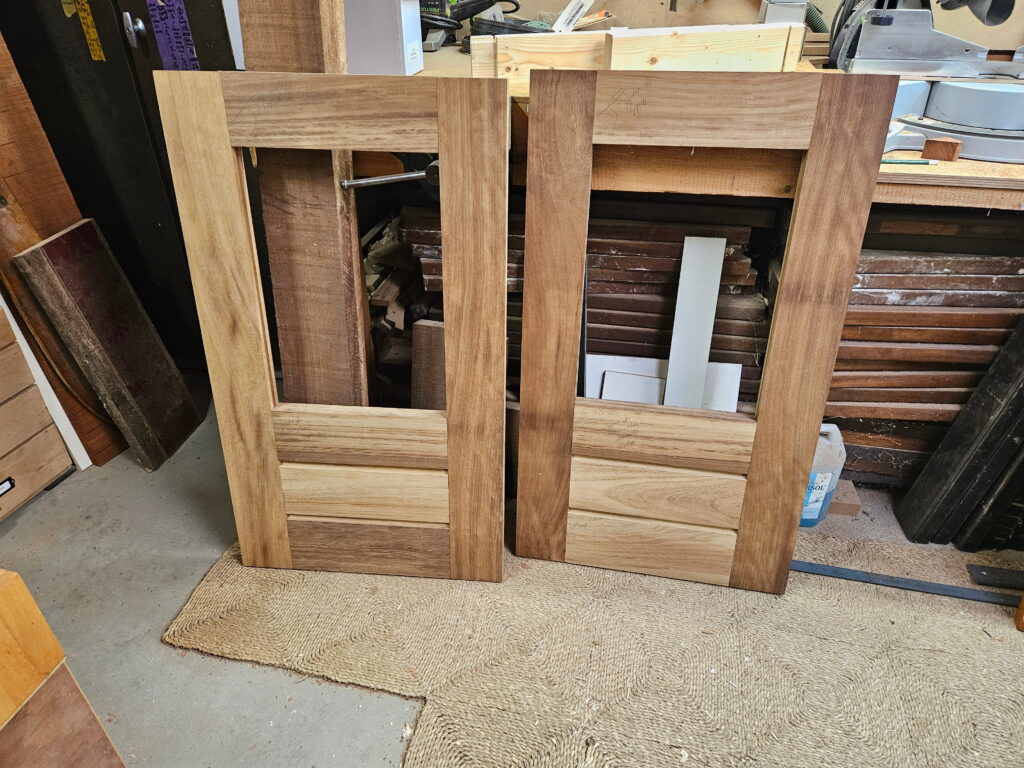

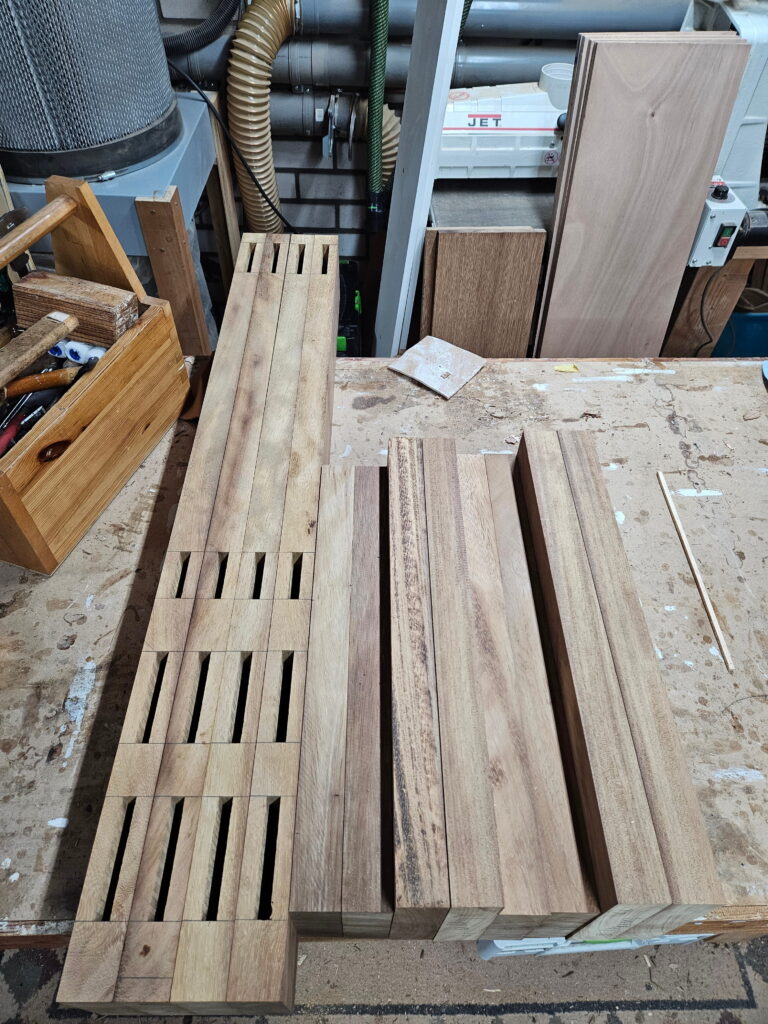

Na het op maat brengen van alle stijlen en regels zijn eerst de gaten gemaakt, gevolgd door het uitwerken van de pennen. Zoals gebruikelijk, is alles droog gepast voordat er gelijmd werd.

Juist in deze fase blijkt of het voorwerk goed is geweest. Verbindingen die licht klemmend in elkaar gaan, geven vertrouwen in het eindresultaat. Afwijkingen van een halve millimeter kunnen zich in een deur al snel vertalen naar scheluwte of spanning.

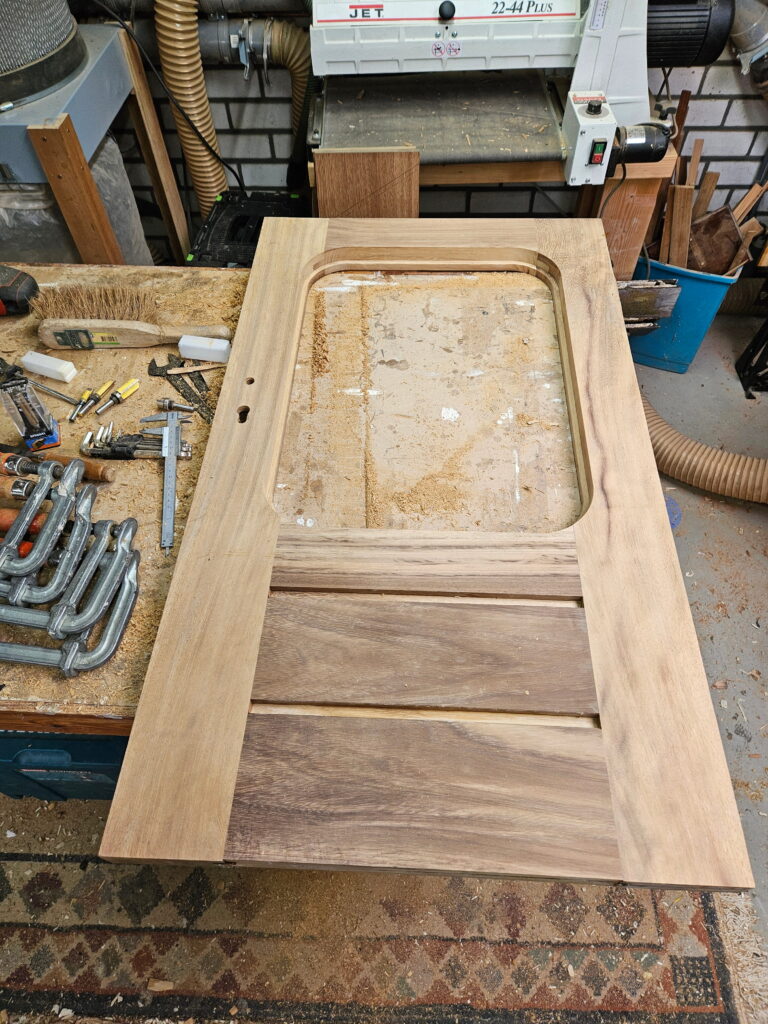

De deuren zijn voorzien van glas, waarvoor in de stijlen en regels sponningen zijn aangebracht. Op het eerste gezicht een eenvoudige bewerking maar de uitvoering vraagt aandacht, met name in de hoeken. In plaats van scherpe binnenhoeken is gekozen voor afgeronde hoeken, wat beter past bij het geheel en bovendienspanningsconcentraties voorkomt.

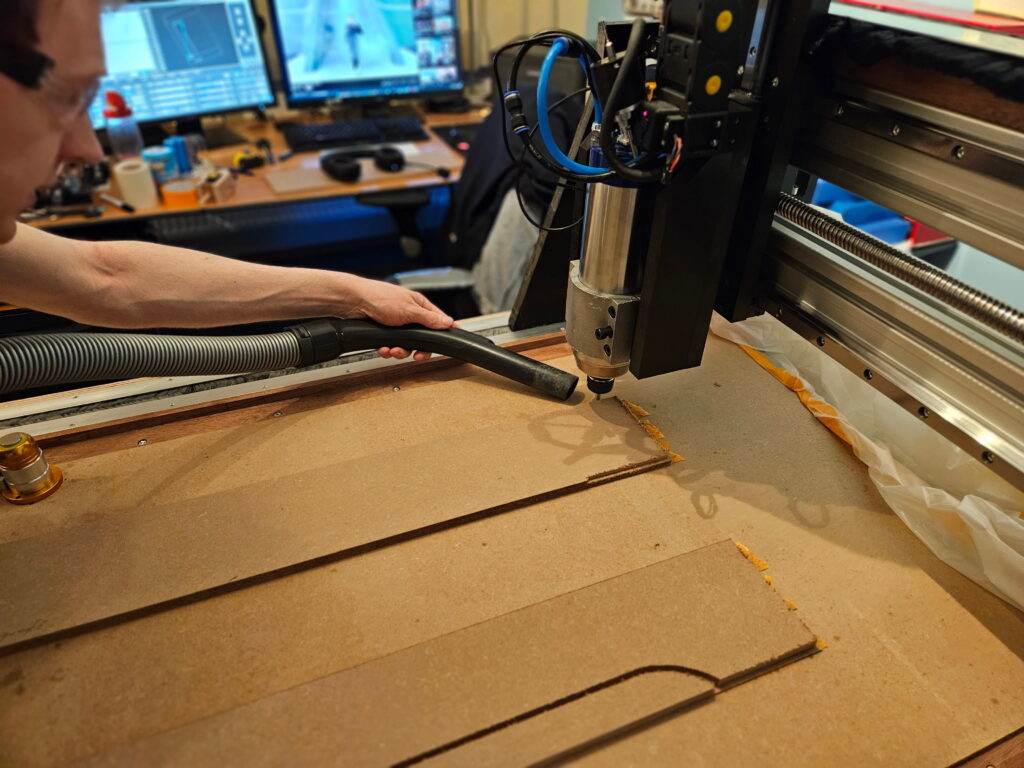

De uitdaging zit in het onderling gelijk houden van die afrondingen. Met de hand is dat goed te doen, maar kleine verschillen blijven zichtbaar. Omdat ik over een CNC-machine (Computer Numerical Control) beschik, heb ik ervoor gekozen om mallen te maken die tijdelijk op het werkstuk zijn verlijmd. Langs deze mallen kon met de bovenfrees worden gewerkt, waardoor alle hoeken exact dezelfde radius krijgen.

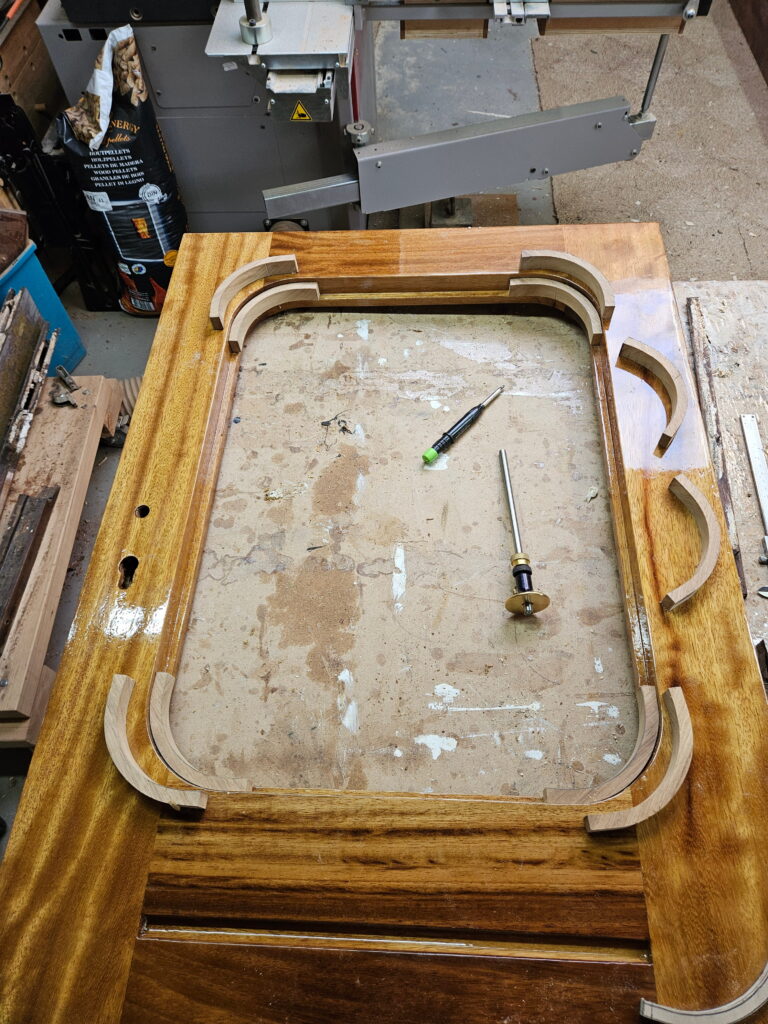

Voor de beglazing is gekozen voor 5 mm getint glas. Dat geeft de deuren een rustiger aanzicht en beperkt inkijk, terwijl er nog voldoende licht doorvalt. Het glas is aan één zijde geplaatst op glasband en aan de andere zijde vastgezet met kit en glaslatten. De glaslatten zijn daarbij in de hoeken rond uitgevoerd en uit één stuk hout gemaakt, zodat het geheel ook in detail één lijn houdt.

Na het passen zijn de deuren verlijmd en geklemd, waarbij vooral is gelet op vlakheid en haaksheid. Bij grotere panelen is het verleidelijk om te snel tevreden te zijn, maar een kleine afwijking werkt later altijd door.

Onderlopend schuifsysteem

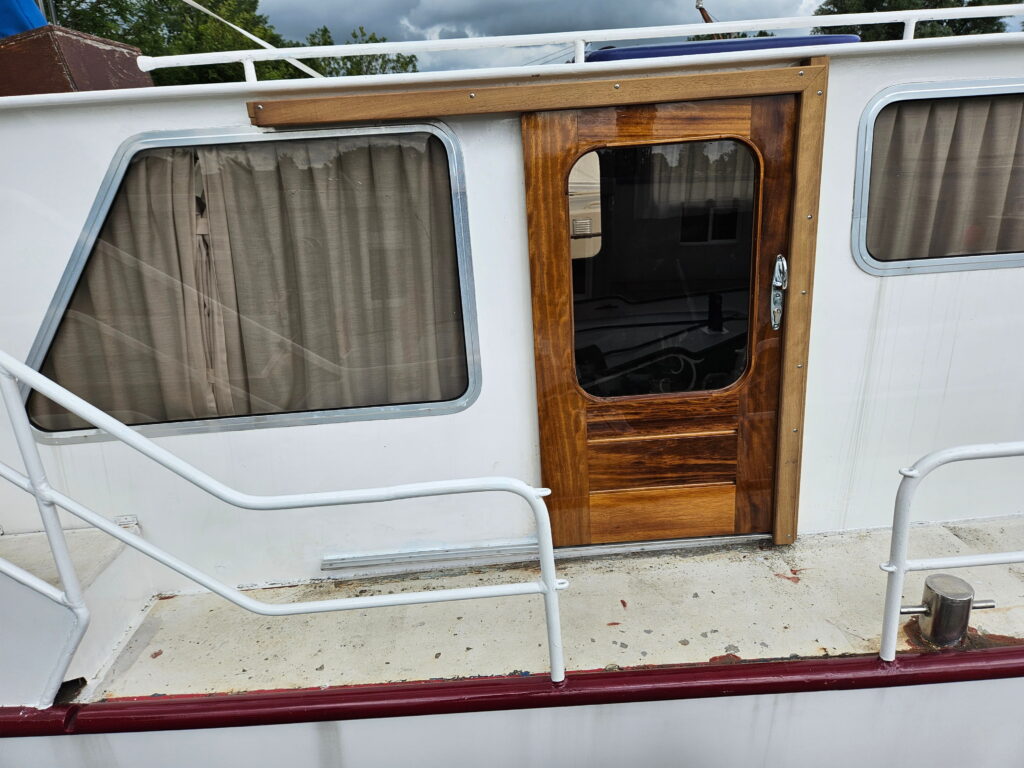

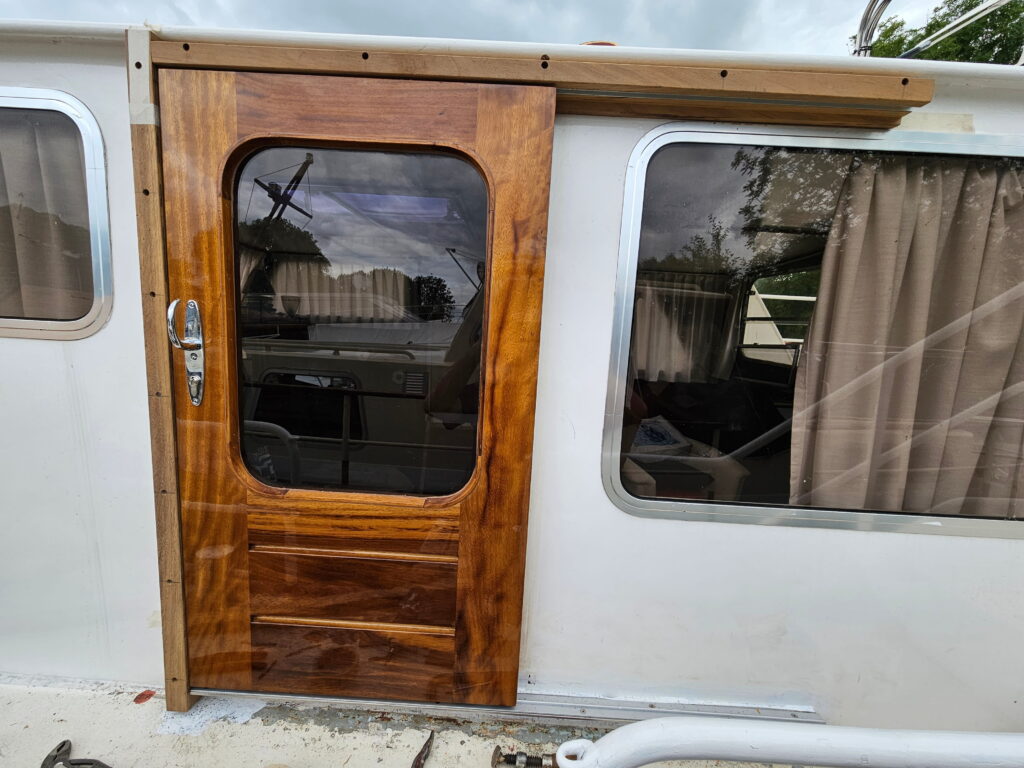

Bijzonder aan deze deuren is het gekozen schuifsysteem. In plaats van een hangend systeem lopen de deuren onderlangs op rollen. Dat betekent dat het gewicht van de deur wordt gedragen aan de onderzijde, met een geleiding aan de bovenzijde.

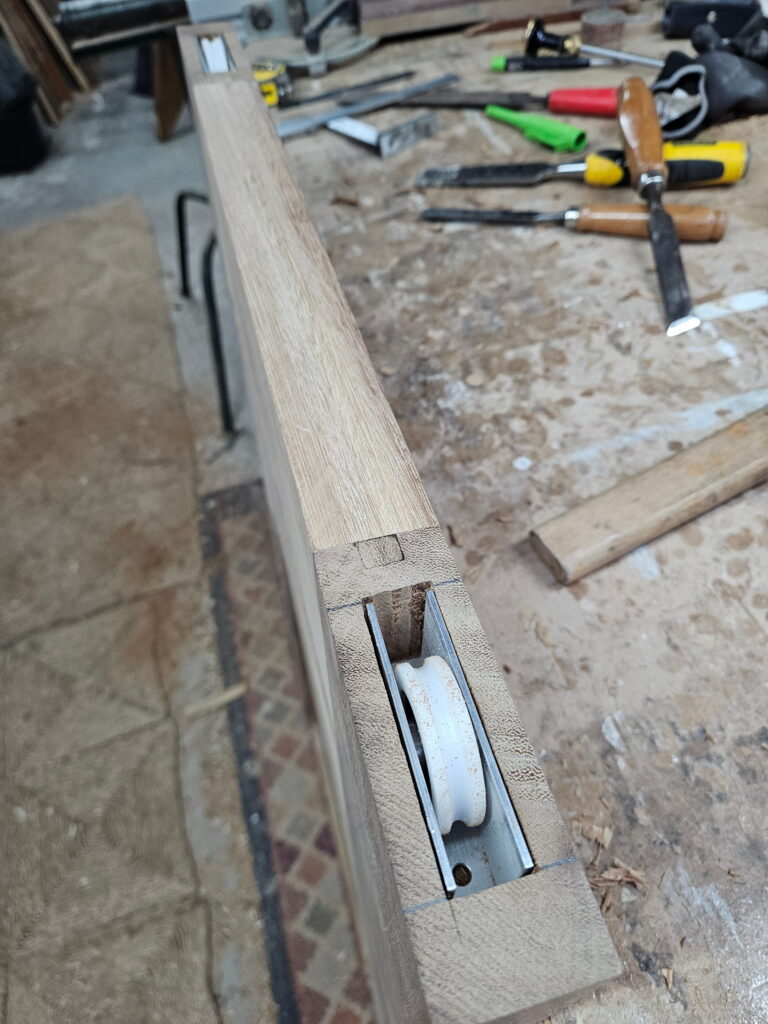

Dit heeft directe gevolgen voor de constructie. De onderregel moet voldoende sterk en slijtvast zijn en er moet ruimte worden voorzien voor het infrezen van de looprollen. Tegelijk mag het geheel niet te zwaar worden, omdat dat het gebruik beïnvloedt.

Het inbouwen van dit systeem vraagt nauwkeurigheid: de positie van de rollen bepaalt hoe de deur loopt. Kleine afwijkingen zijn direct merkbaar in het gebruik.

Hang- en sluitwerk en afwerking

Ook het inbouwen van het slot is werk dat aandacht vraagt. Het correct uitfrezen van de slotkast en het positioneren van de sluitplaat bepalen in hoge mate hoe de deur straks sluit.

Als afwerking is gekozen voor een systeem van zes lagen Tweecolux, gevolgd door drie lagen vernis. Dat vraagt tijd en discipline, maar geeft een duurzame bescherming en een afwerking die recht doet aan het hout.

Tot slot

Dit project wijkt af van het werk aan rond- en platbodems, maar bevestigt tegelijkertijd dezelfde principes. Goed houtwerk begint met zorgvuldig eten, wordt gedragen door doordachte constructies en staat of valt met de uitvoering.

Het werken met een nieuwe machine, het toepassen van een onderlopend systeem en het bouwen buiten de voor mij vertrouwde scheepstypen maakten dit tot een leerzaam project. Tegelijk blijft de kern onveranderd: het maken van iets dat niet alleen functioneert, maar ook klopt in materiaal en uitvoering.
