Kuipbanken

Eerder heb ik de banken van een Staverse jol 8m gerestaureerd maar deze banken zijn niet meer te redden. De stuurboord versie is in tweeën gebroken en er zijn verschillende houtsoorten gebruikt die niet bij elkaar passen. Kortom, tijd voor nieuwe.

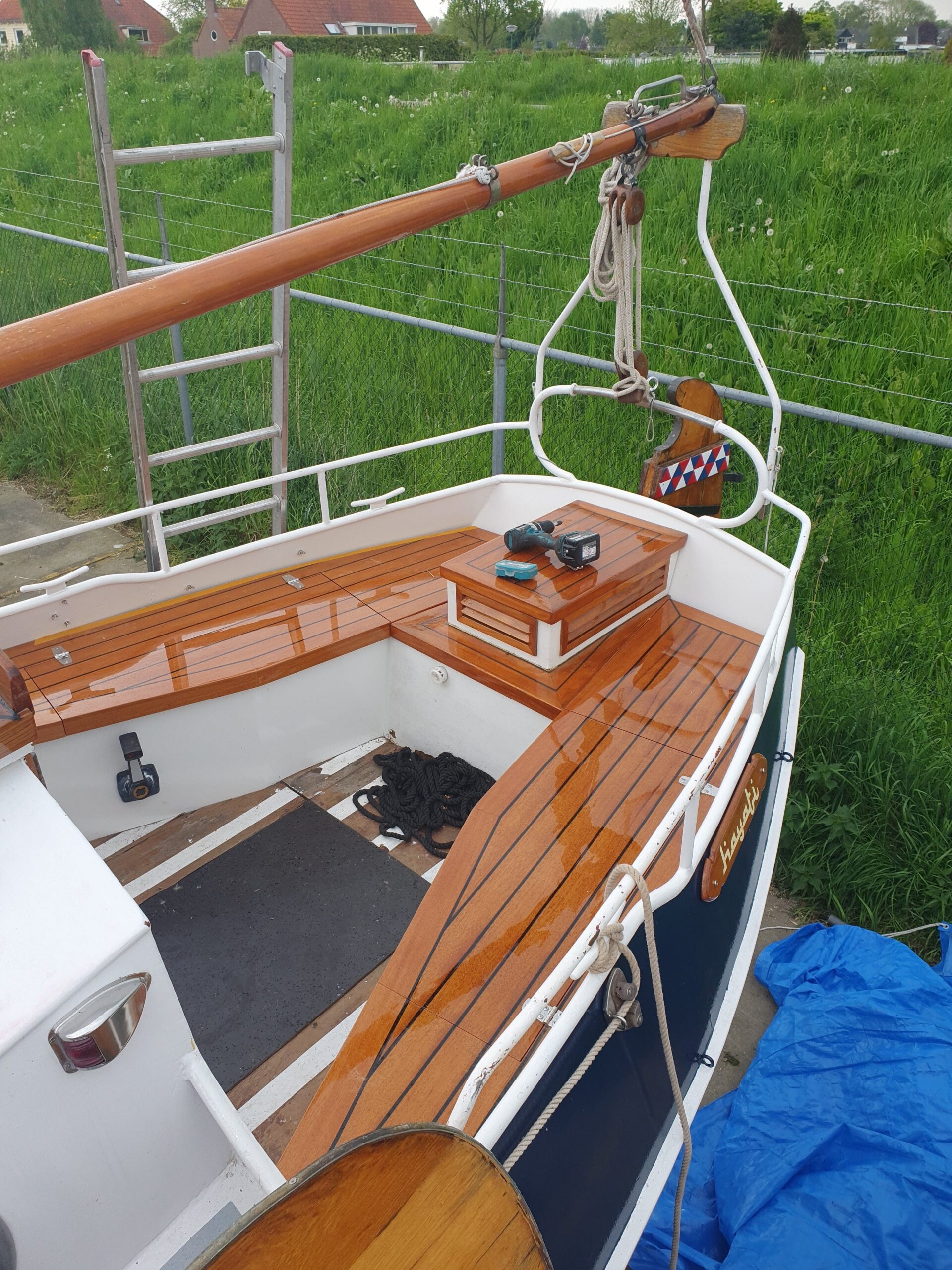

De eigenaar van deze 6.25m grundel heeft ervoor gekozen om de banken in Afzelia uit te voeren. De oude banken heb ik mee naar de werkplaats genomen zodat ik ze precies kan namaken.. Inmiddels heb ik de gewoonte om alles in 3D te tekenen en er daarna werktekeningen van de maken omdat dat erg veel tijd scheelt bij het werk en de kans op fouten, voor mij dan, aanzienlijk verkleind.  eindresultaat.

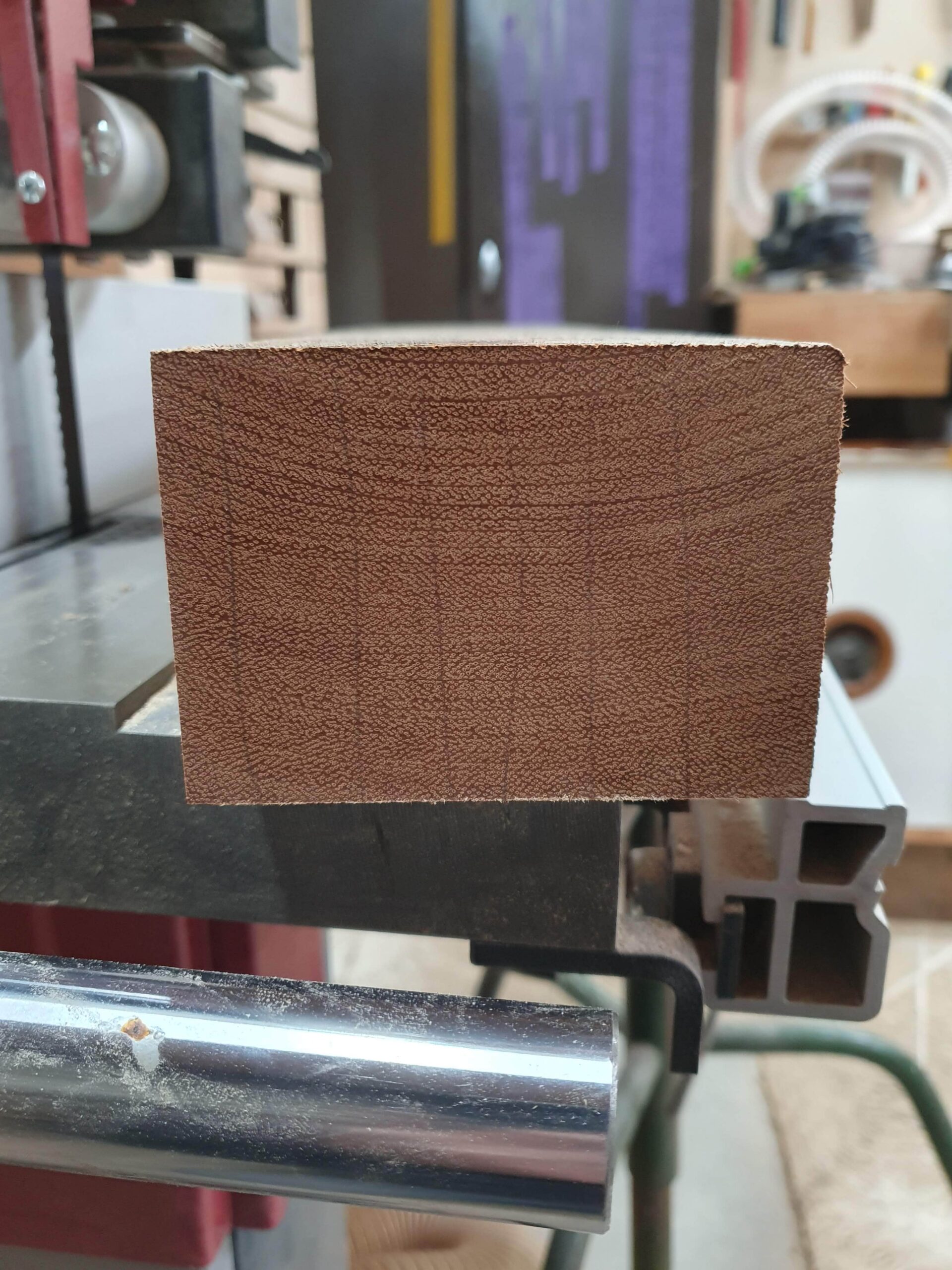

Ook voor deze klus heb ik het hout bij de Arnhemse Fijnhouthandel gehaald. Twee medewerkers hebben me uitermate goed geholpen om het juiste hout te selecteren. De belangrijkste eis was namelijk dat de balken mooi dosse moeten zijn zodat ik er kwartiers hout uit kan zagen, en dat is gelukt. Zie ook de foto.

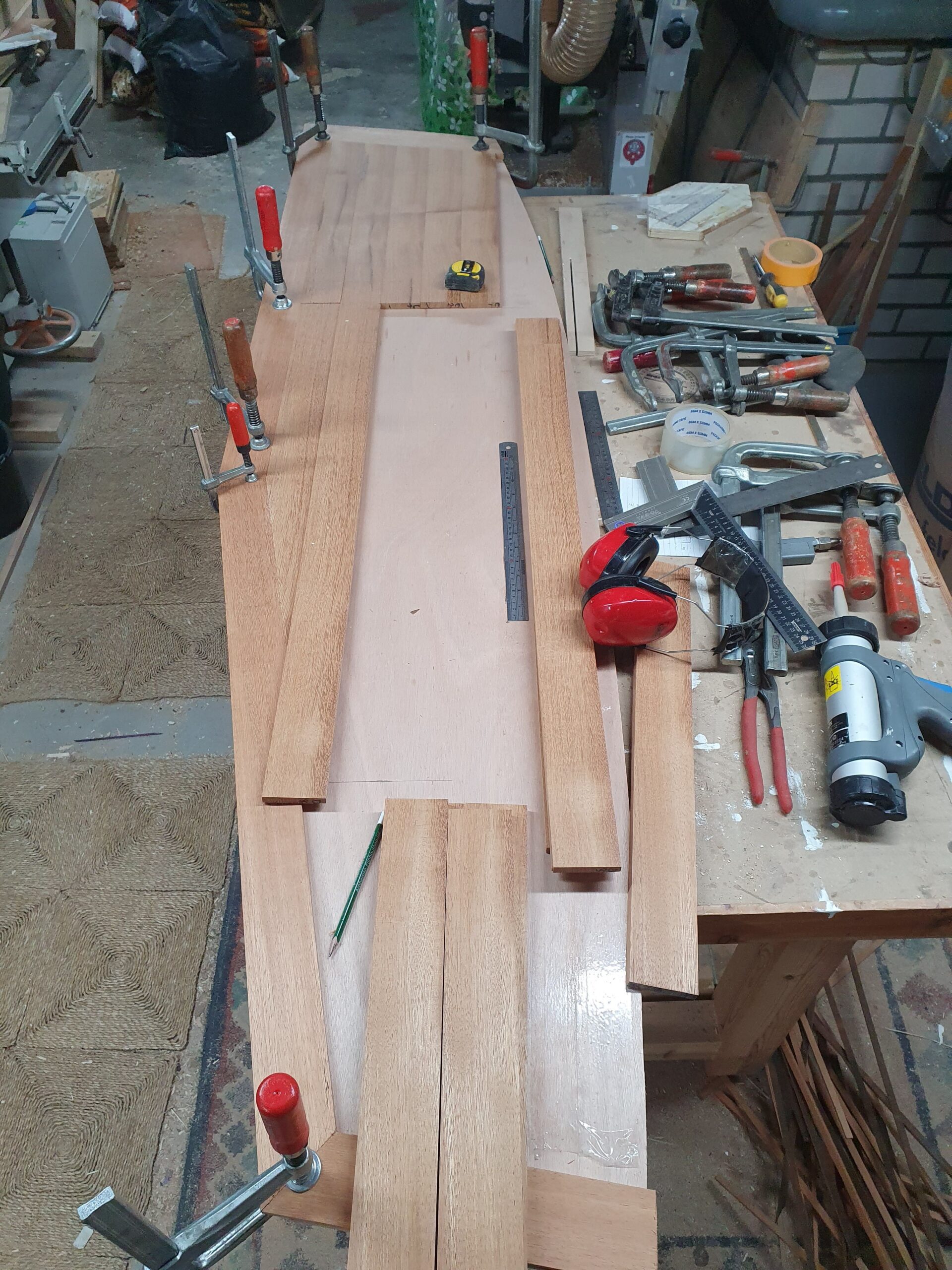

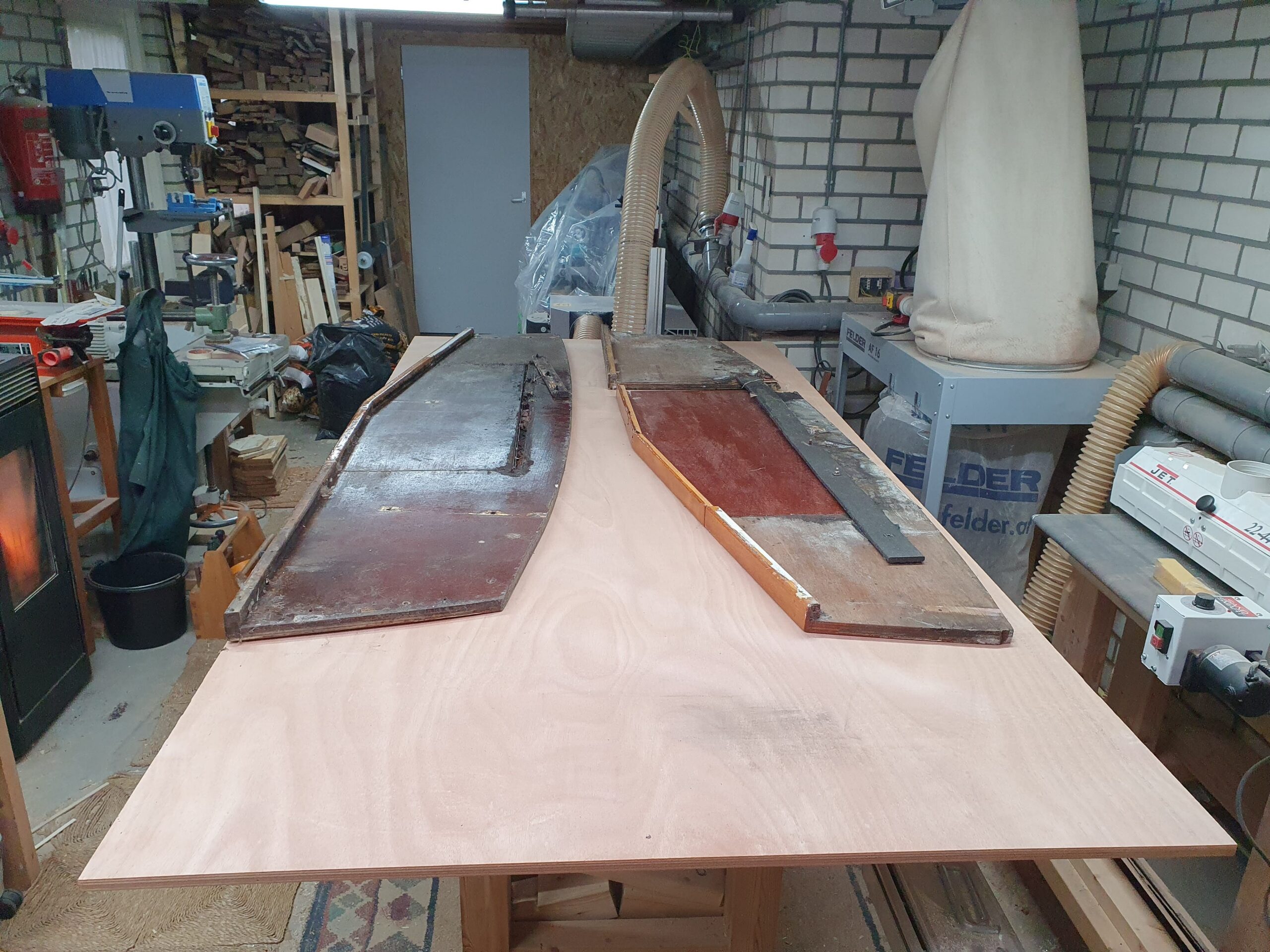

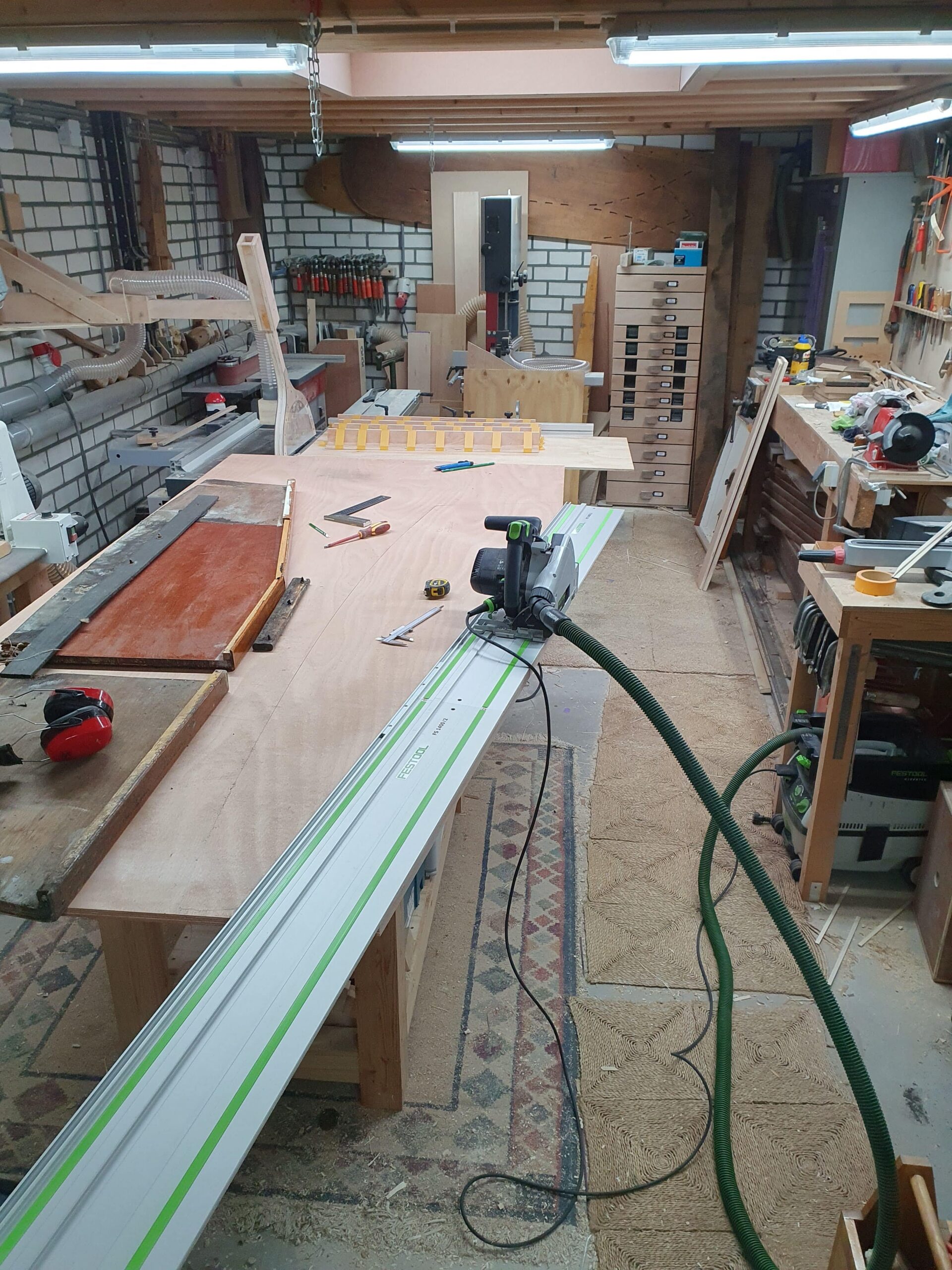

De banken  bestaan uit Afzelia gelijmd op 15mm Okoume garantieplaat. De oude banken gebruik ik als voorbeeld voor het zagen van de onderplaat. De rechte delen zaag ik met de invalzaag en de rest met de decoupeerzaag.

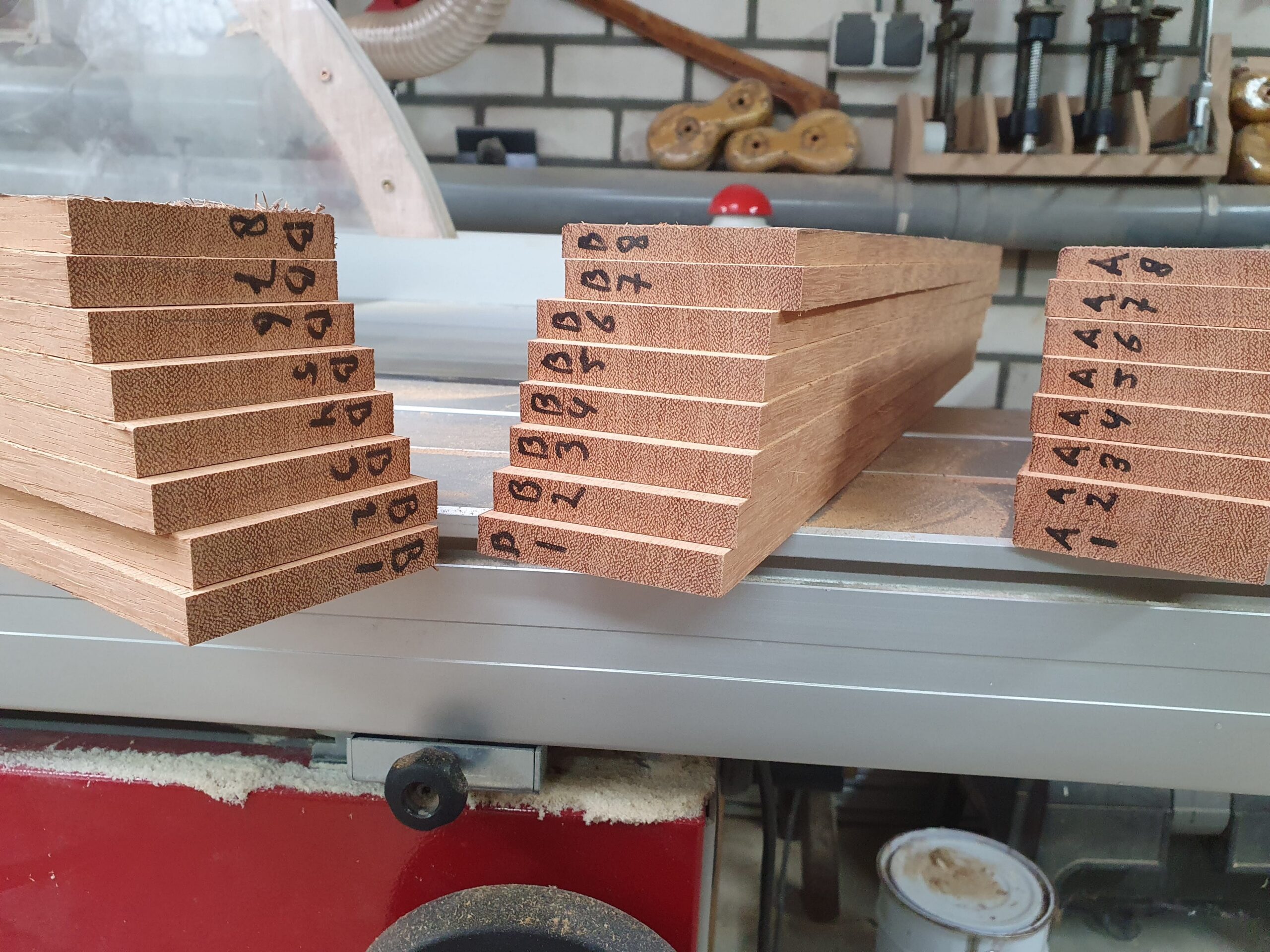

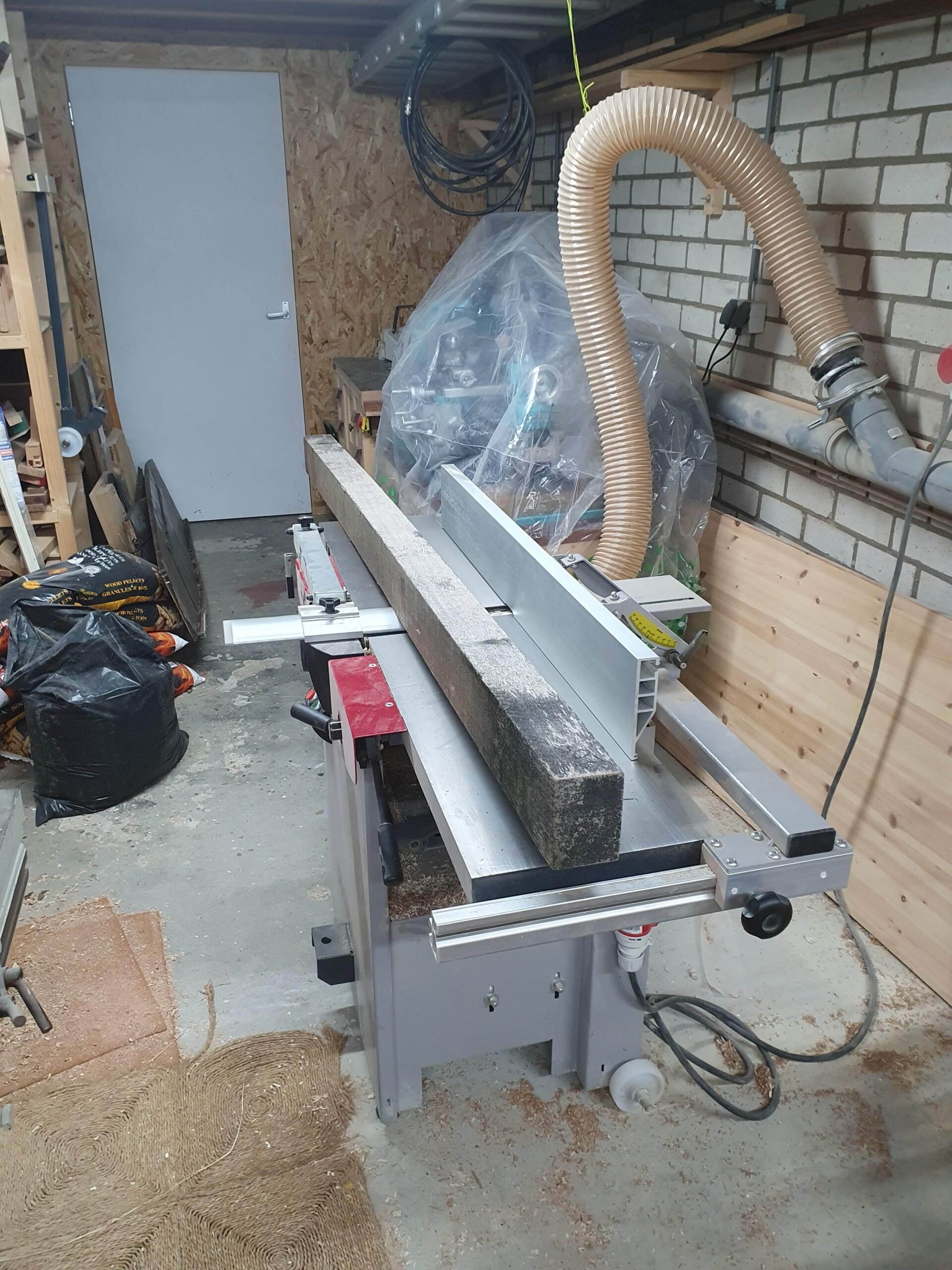

De dekdelen zaag ik uit balken van ruim 2 meter zodat de nerf mooi doorloopt over de hele lengte van de bank. Uiteindelijk weet ik ruim 40 losse dekdelen van 65x11mm. uit de balken te zagen. Na een dag heb ik het lijfhout van een van de banken en een deel van de dekdelen af.

Het grondhout is 2 keer in de impregneer epoxy gezet zodat het hout, als de dekdelen ooit water zouden doorlaten, niet nat wordt. Daarna heb ik het met korrel 120 geschuurd zodat de Sikaflex 298 BC goed hecht. Het nadeel van Sikaflex 298 is dat het alleen in worsten van 600ml wordt geleverd. Voor mij niet direct lastig omdat ik over een kitpistool beschik maar ik kan me voorstellen dat niet iedereen daarover beschikt.

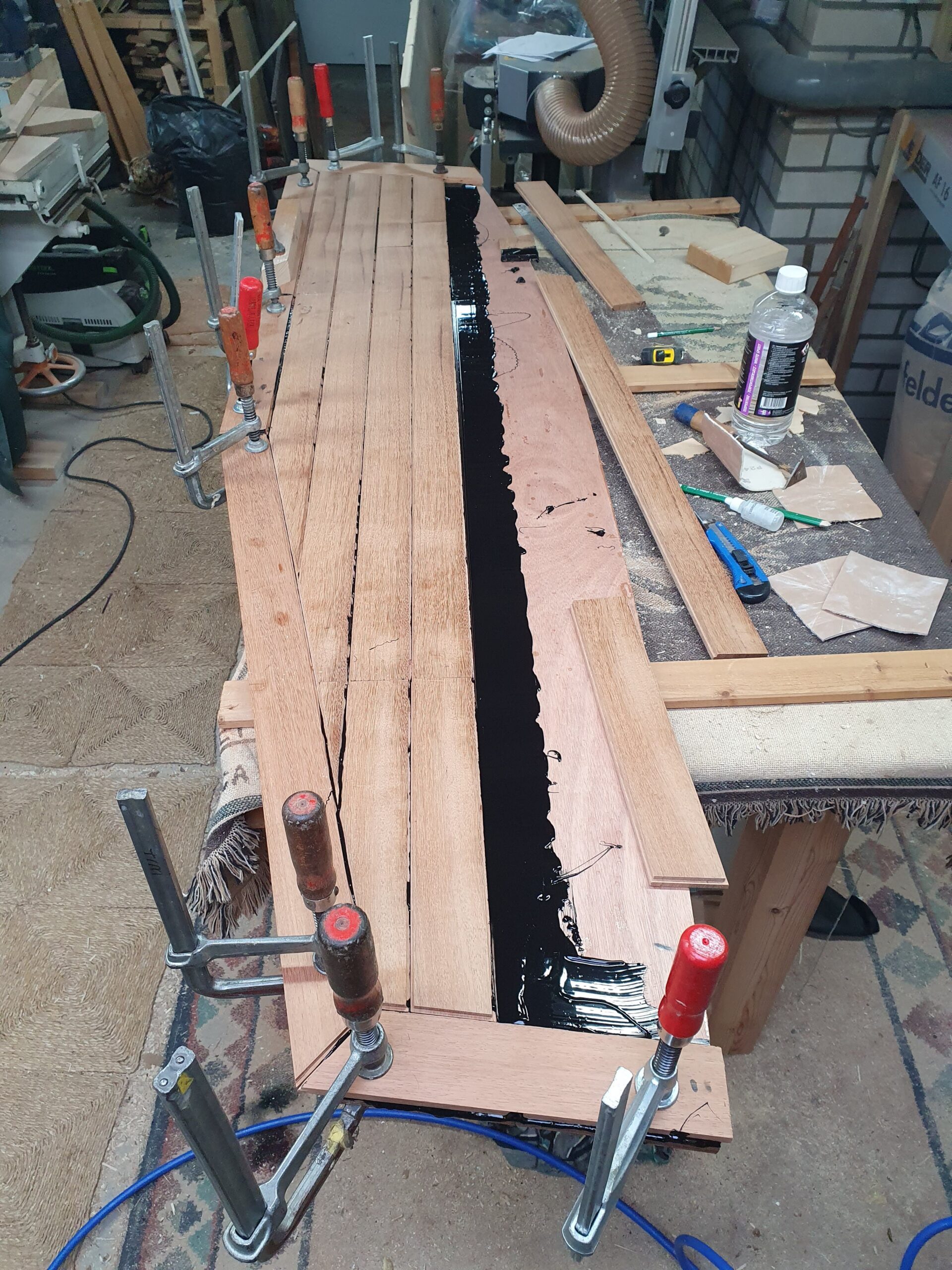

Eerst heb ik alle delen van de nodige sponningen voorzien en deel voor deel op de bank gelegd zodat er geen sponning vergeten kan worden of er niet per ongeluk eentje teveel wordt aangebracht. Daarna is eerst het lijfhout gelijmd en geklemd zodat die als referentie gebruikt kunnen worden om de rest tegenaan te leggen. Met deze kit hoef je niet heel snel te werken en heb je voldoende tijd om de delen aan te brengen. Omdat de delen bij het klemmen snel van hun plek schuiven worden ze met 13mm RVS nieten vastgezet. Het grondhout wordt alleen plaatselijk in de kit gezet.

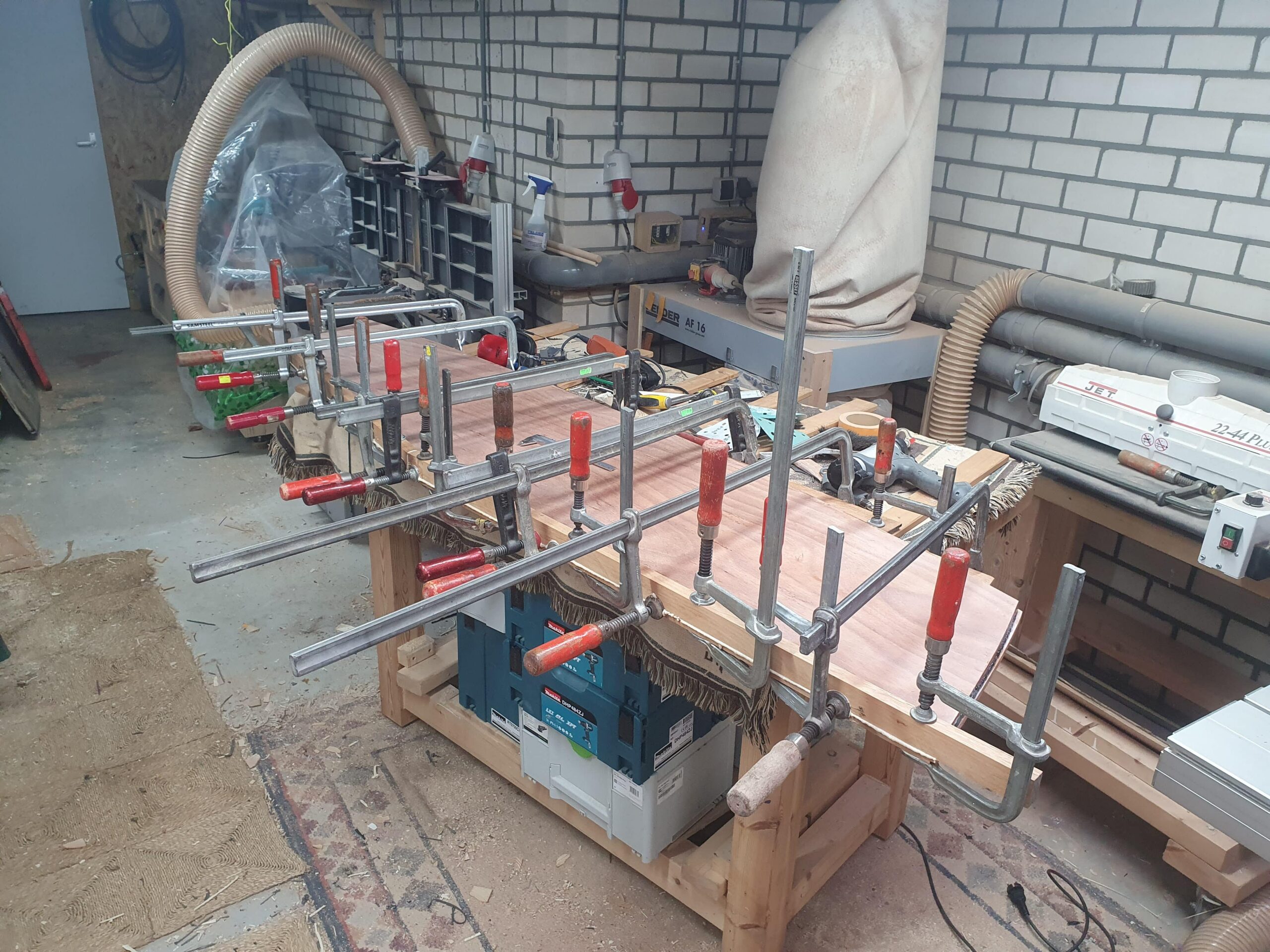

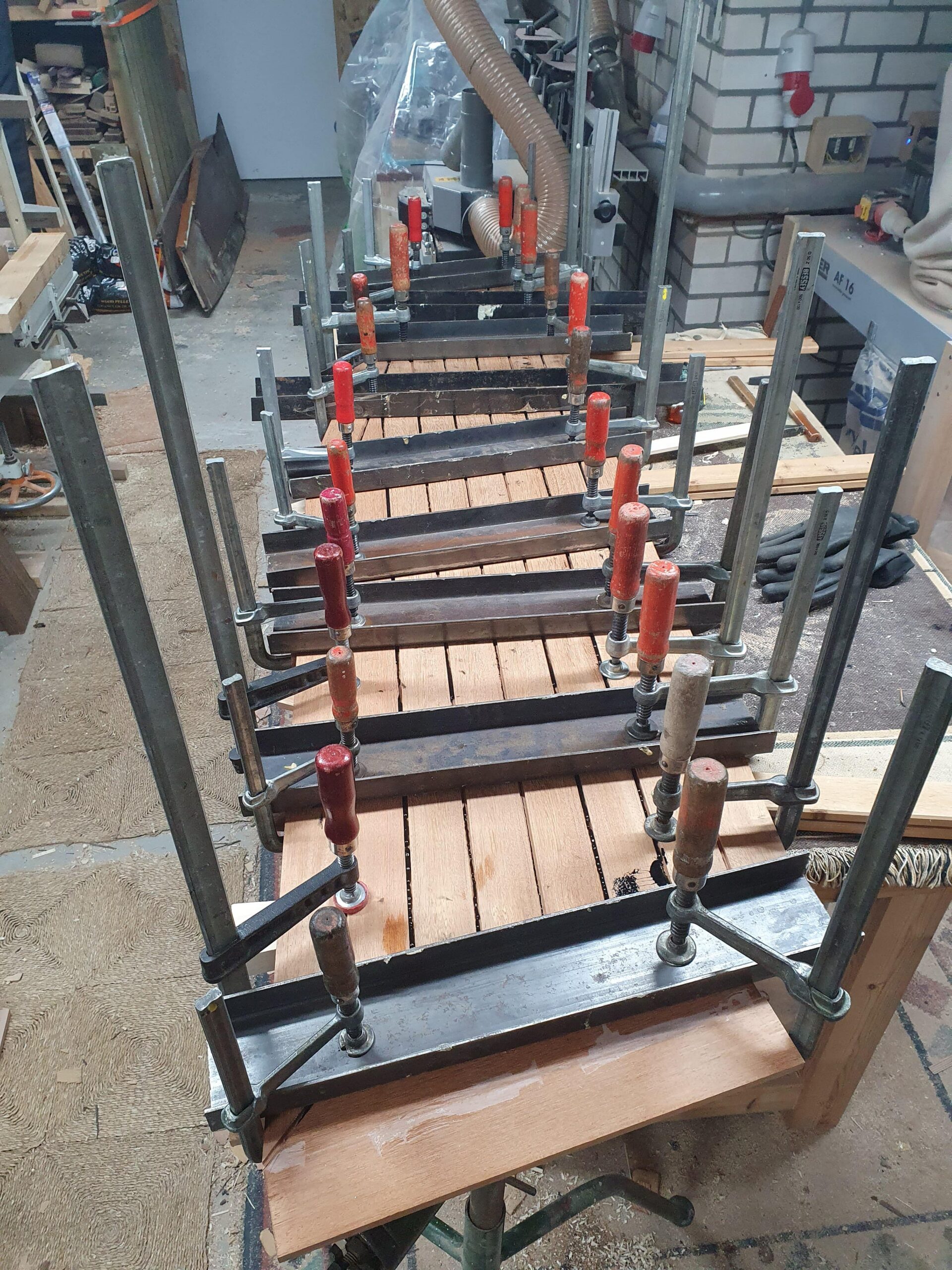

Nadat alle delen zijn aangebracht moet alles goed geklemd worden. De paar nieten waarmee ik de delen heb vastgezet zijn onvoldoende en extra klemmen zijn noodzakelijk. Je kunt nooit genoeg klemmen hebben zeg ik altijd tegen mijn vrouw als ik er weer een paar aangeschaft heb. In dit geval heb ik dan ook allemaal gebruikt. Daarbij komen de u-profielen goed van pas. Ze zorgen ervoor dat alles mooi recht blijft. Zorg er overigens ook voor dat het grondhout recht ligt! In dit geval is de bank op 3 punten verhoogd zodat de klemmen er mooi onder kunnen.

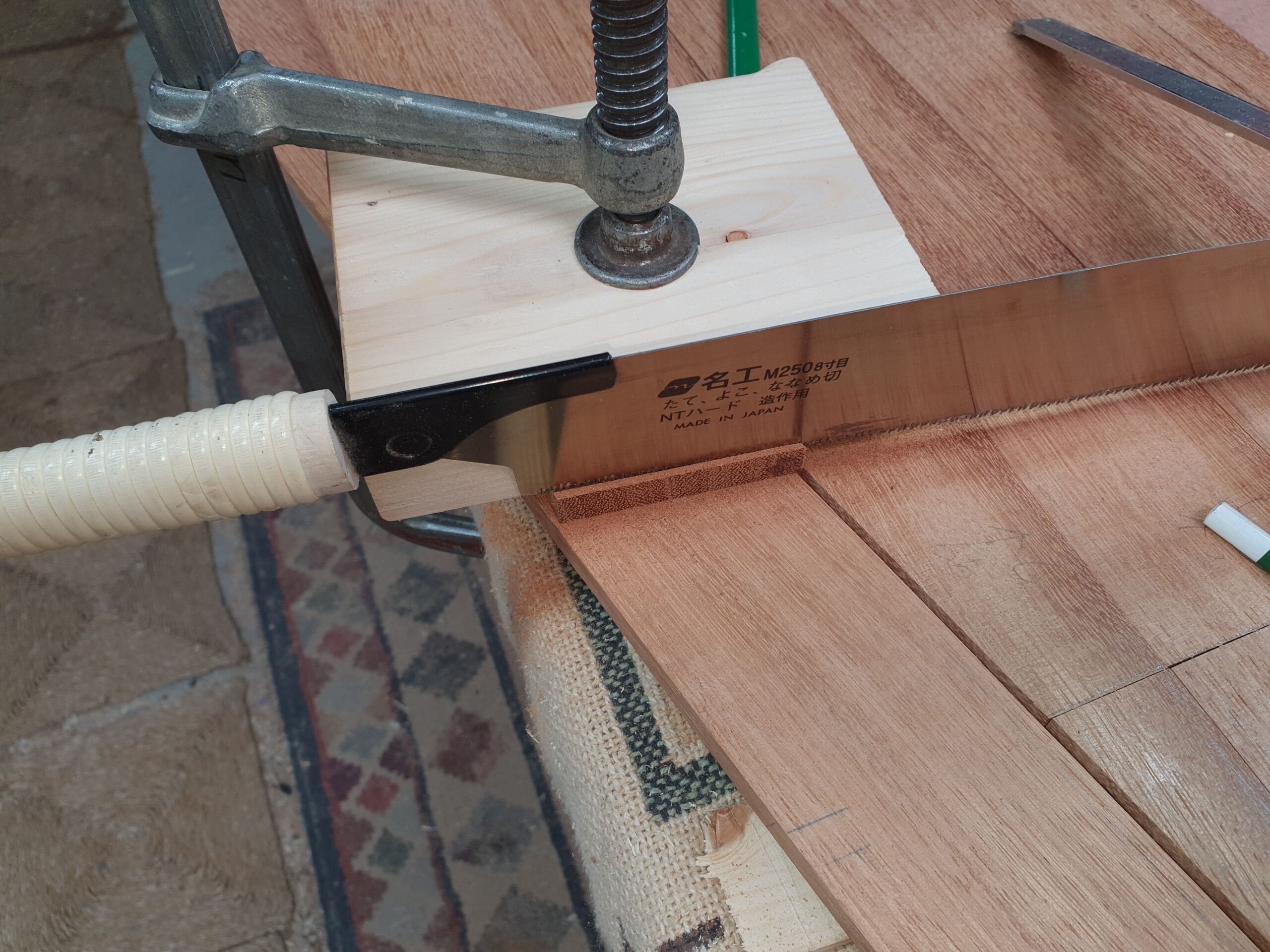

Het hout dat ik hier gebruik is Afzelia en anders dan teak is het aanbrengen van de sponning een moeilijker omdat de houtnerf langer is en vooral het kopse hout heeft dan de neiging om sneller te splinteren. Dat gebeurde mij dan ook bij het eerste deel. Vervelend omdat het deel niet meer was te gebruiken en vernieuwd moest worden. Met die ervaring heb ik vervolgens alle kopse kanten eerst met de Japanse zaag ingezaagd en daarna de sponning gefreesd, en dat gaat prima.

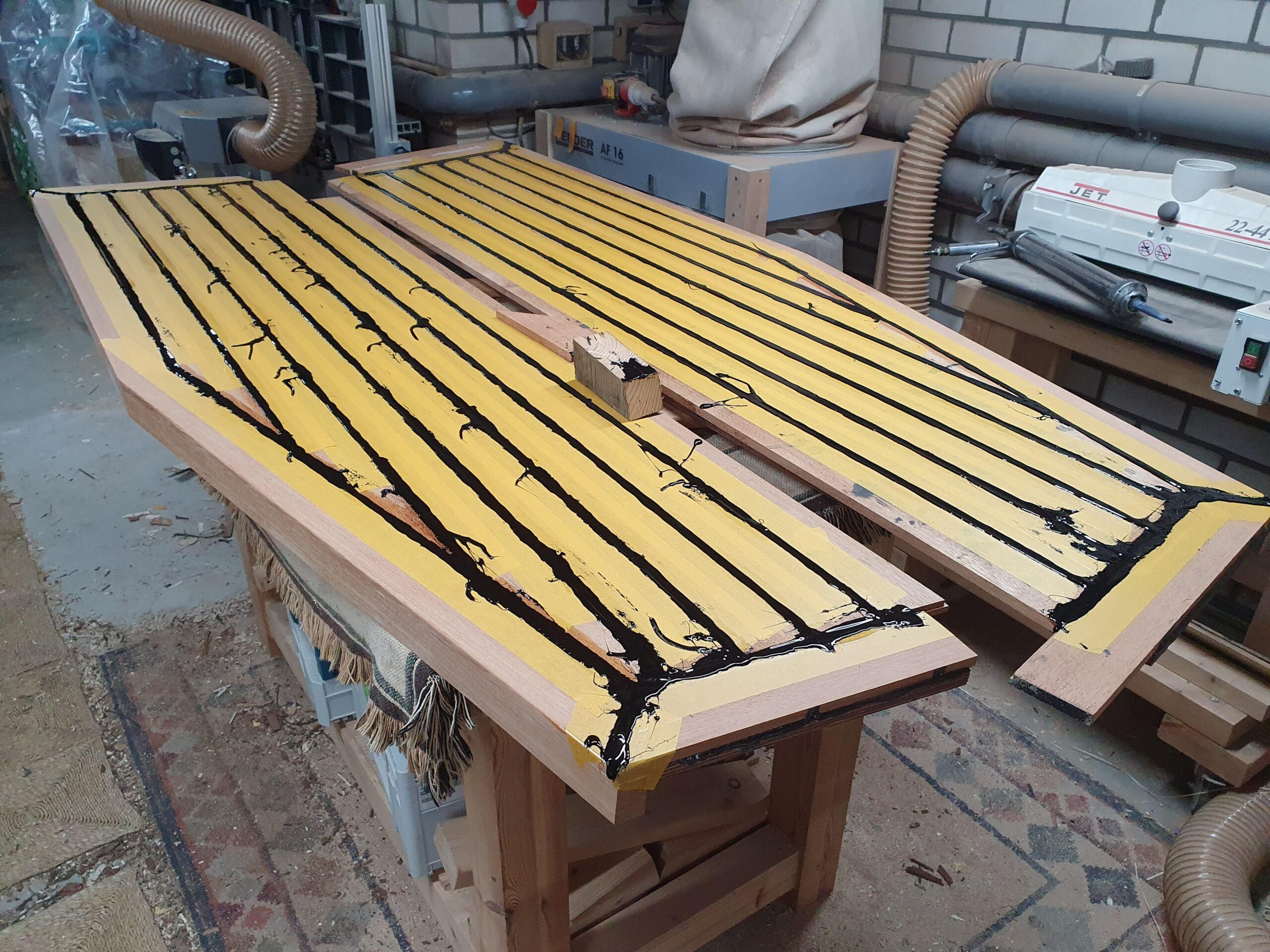

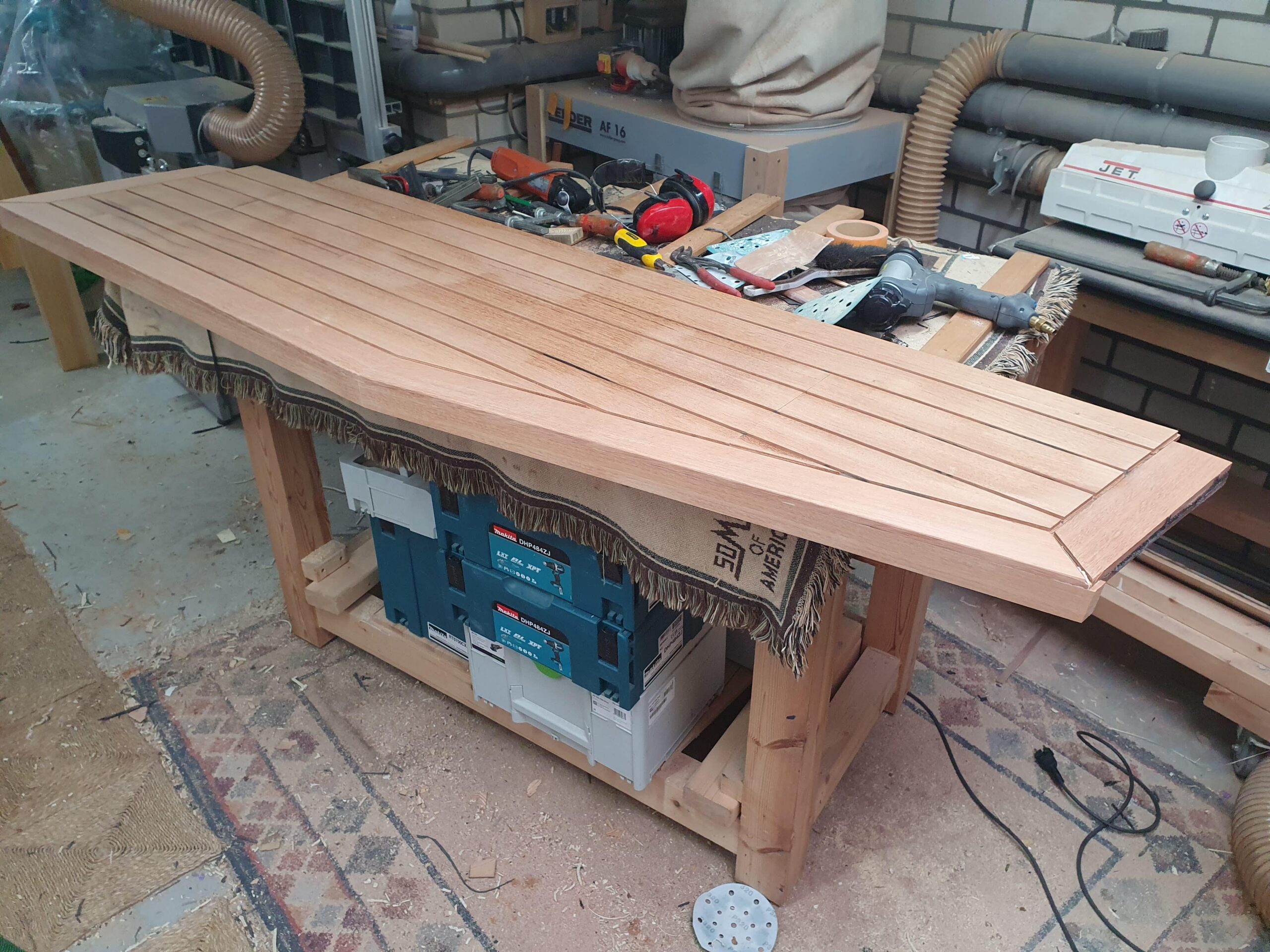

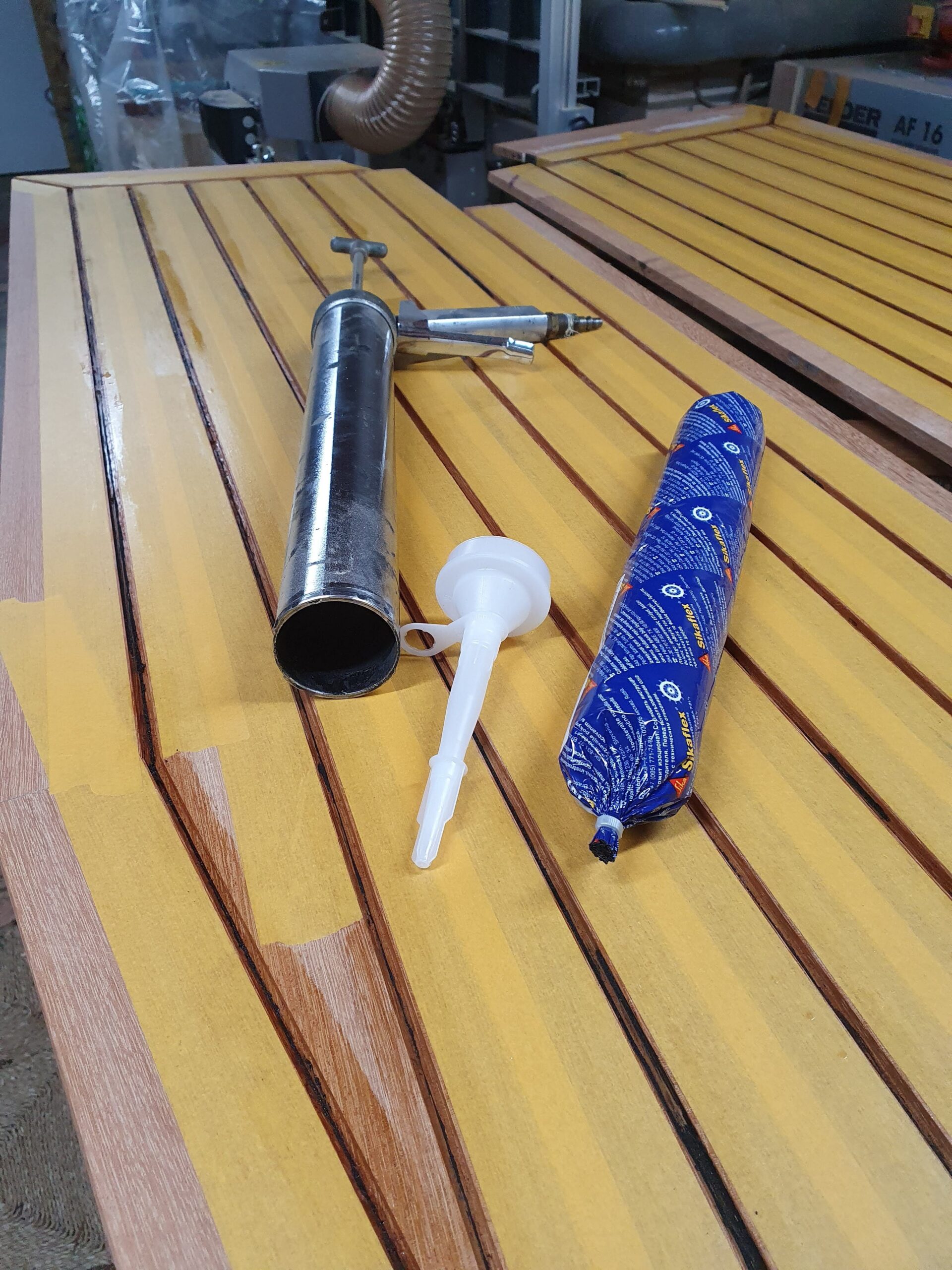

Als laatste zijn de grijplijsten aangebracht en daarmee is het houtwerk voltooid. Volgende stap is het aanbrengen van de kitnaden. Voordat de kit wordt aangebracht wel altijd eerst Sikaflex primer aanbrengen, en zorg ervoor dat je de juiste primer neemt. Sika heeft afhankelijk van de kit een specifieke primer. Meer als het kitten gedaan is…

Inmiddels is het kitten gedaan. In totaal was er zo’n 600ml Sikaflex en 30ml aan primer nodig. Voordat de kit geschuurd kan worden moet je wel een week of 2 wachten totdat de kit goed uitgehard is.

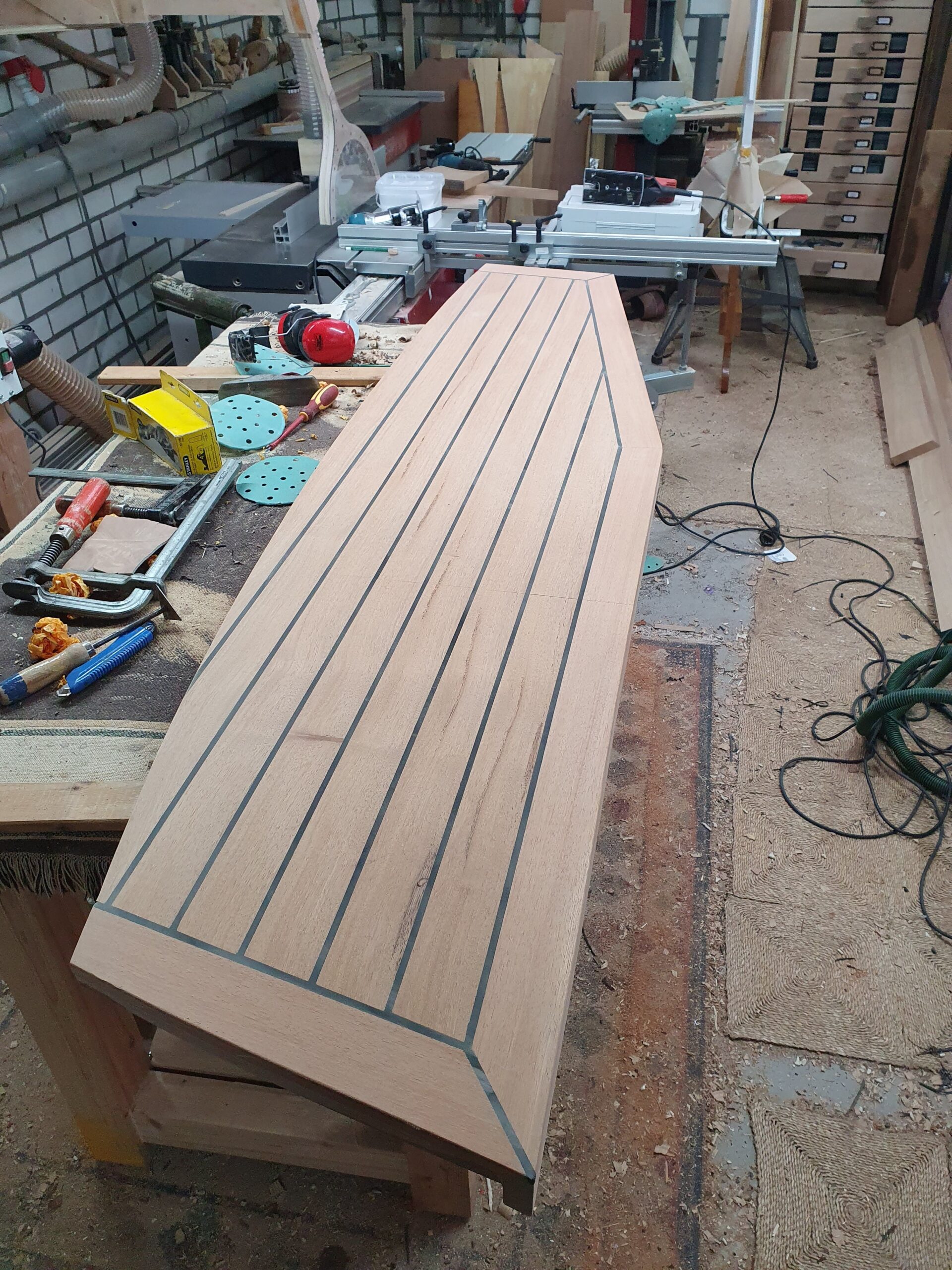

Eind januari zijn beide banken geschuurd en afgewerkt. Het luik moet er nog uitgezaagd worden en daarna kan alles in de 2K lak gezet worden.
